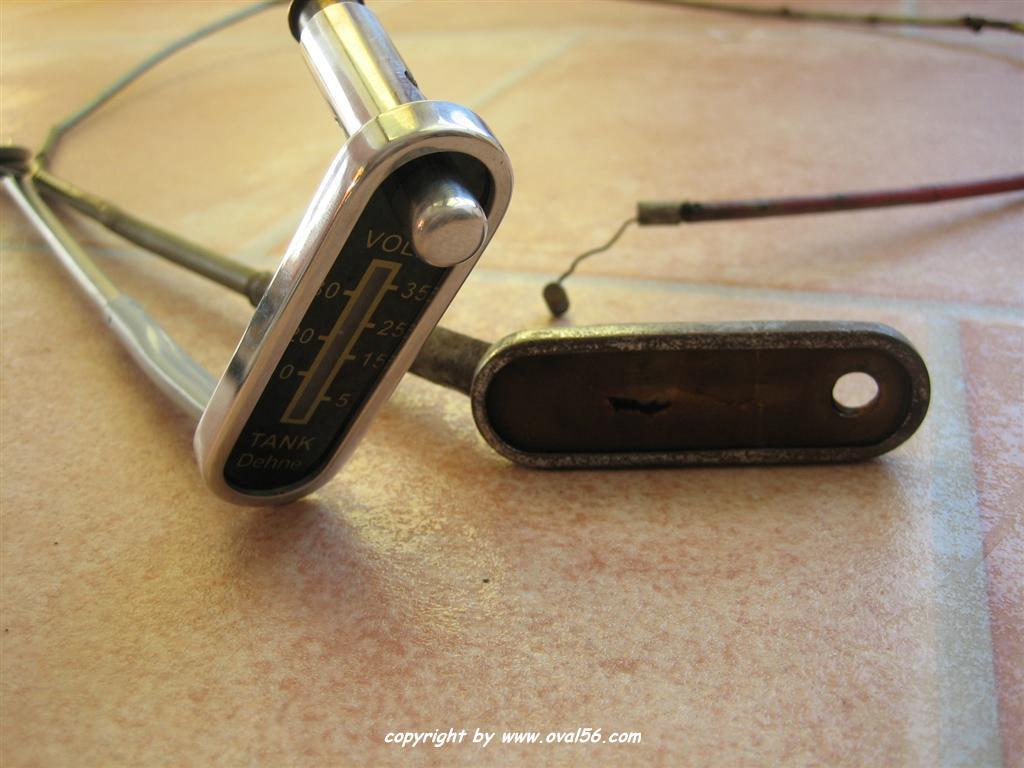

• es gibt ja mittlerweile die ein oder andere Dehne Replik, sowohl in elektronischer LED Ausführung als auch eine US Nachbau. Bei originalen ist meist der Seilzug ab, oder den Geber erwischt der Zinkfraß. also was tun? Genau selber eine bauen, das original diente mir natürlich als Muster, die Umsetzung ist ein bisschen anders erfolgt, um dem Problem mit dem klemmenden Zeiger aus dem weg zu gehen. Optisch und on den Gesamtabmaßen wird sie sich nicht vom original unterscheiden, das Ziffernblatt sowie ein neuer Chromring kommt aus den USA (~100€)

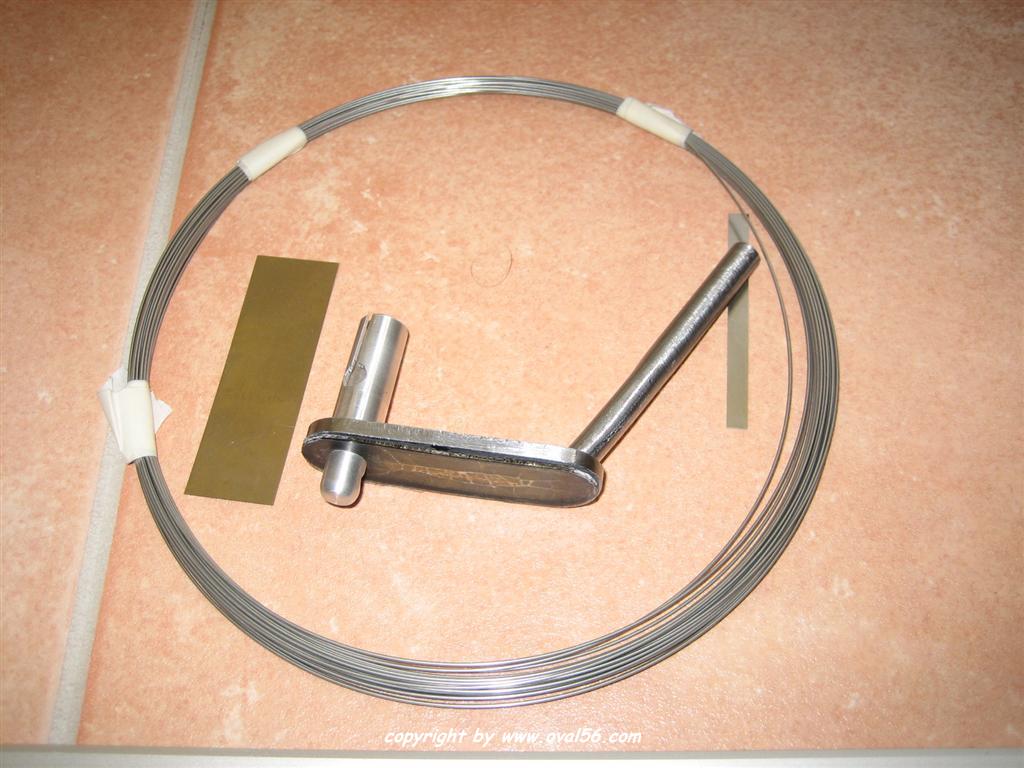

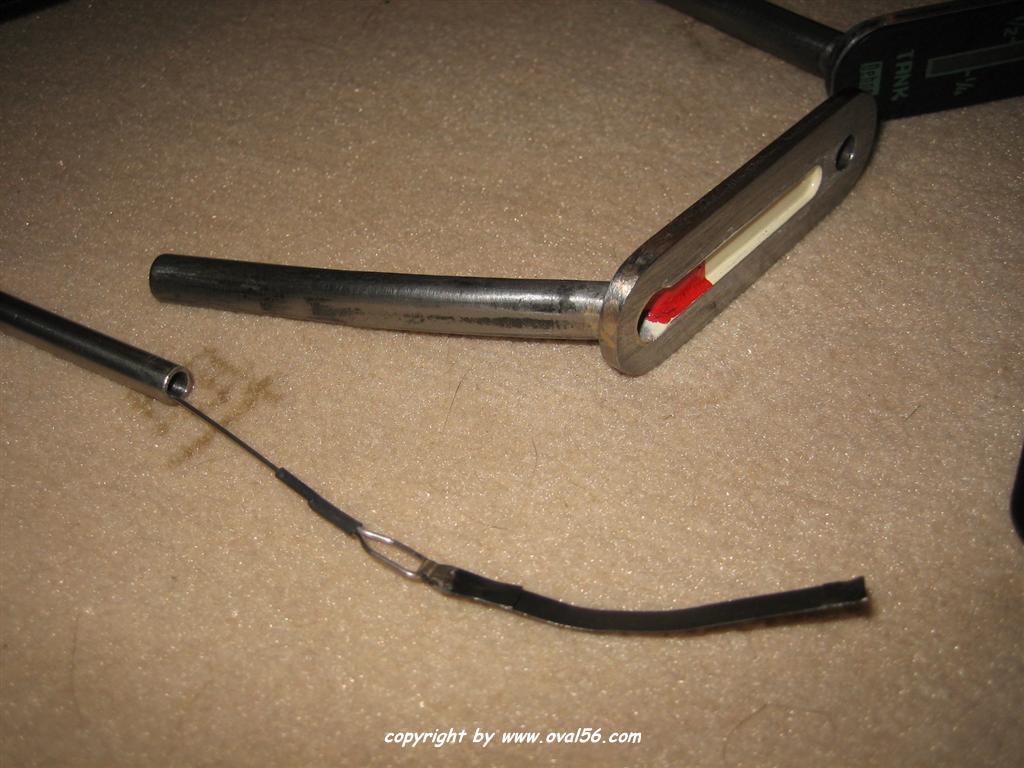

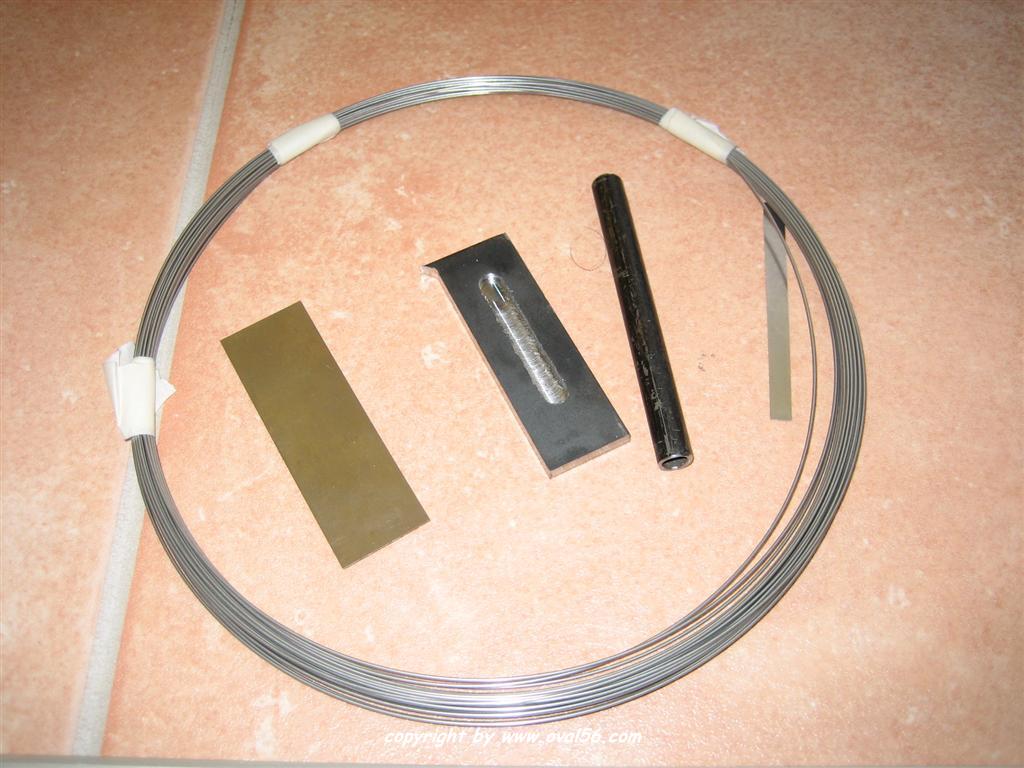

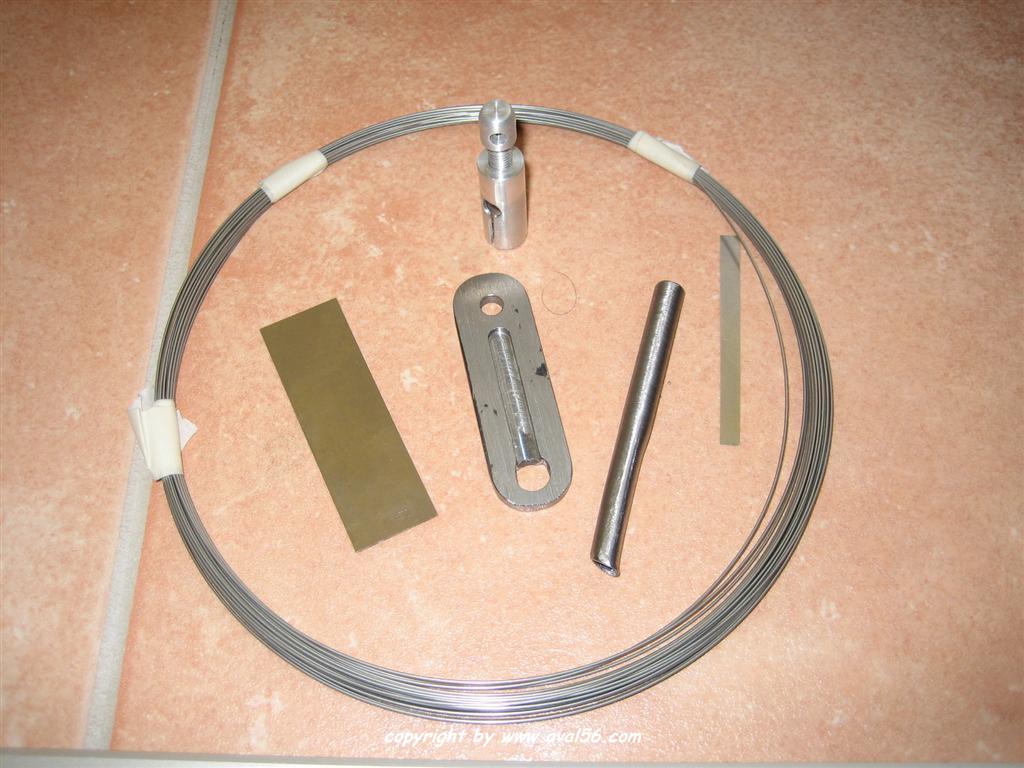

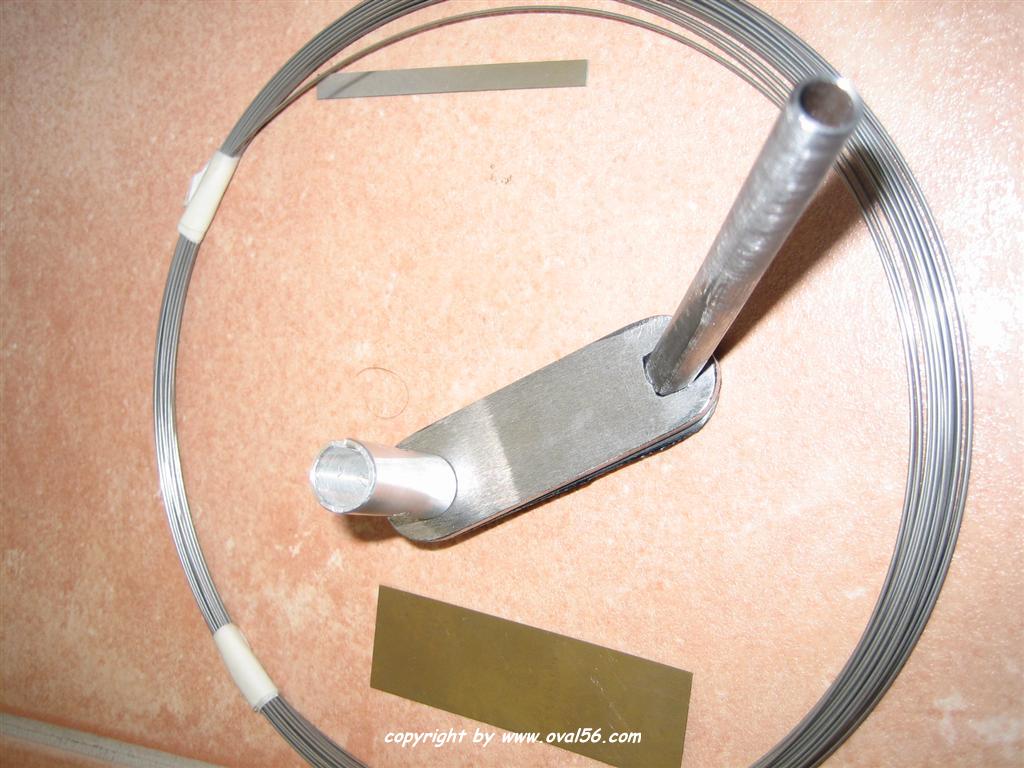

• beim Seilzug werde ich auf einen Federstahldraht zurückgreifen und einer 4mm Bowdenzughülle.

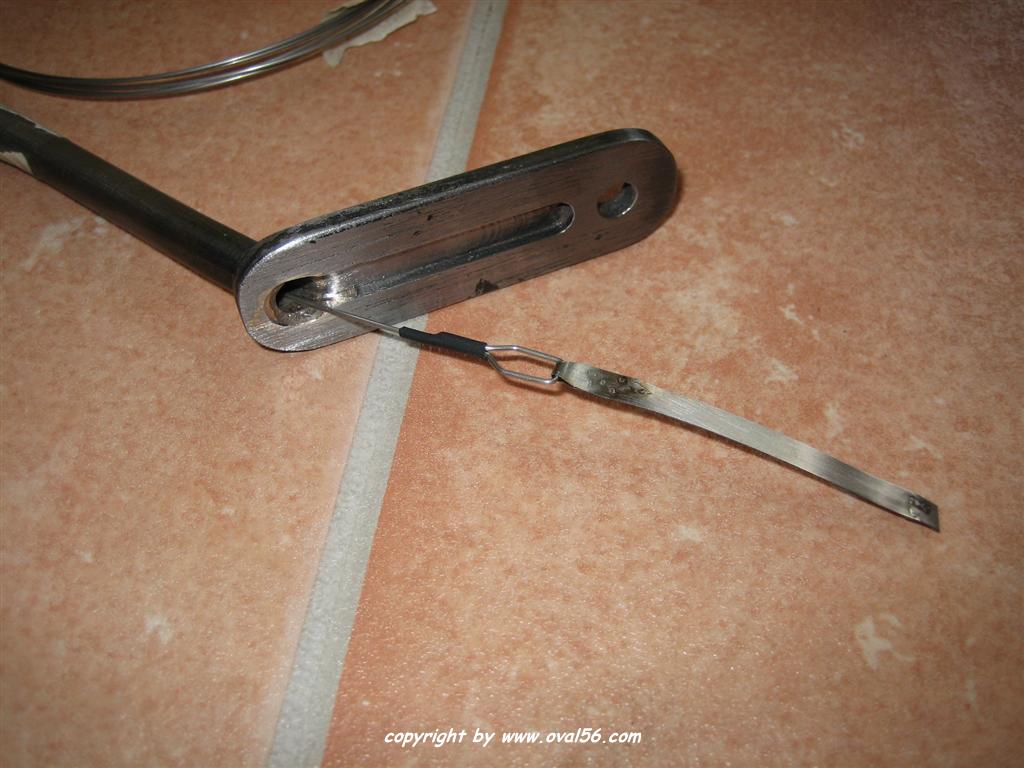

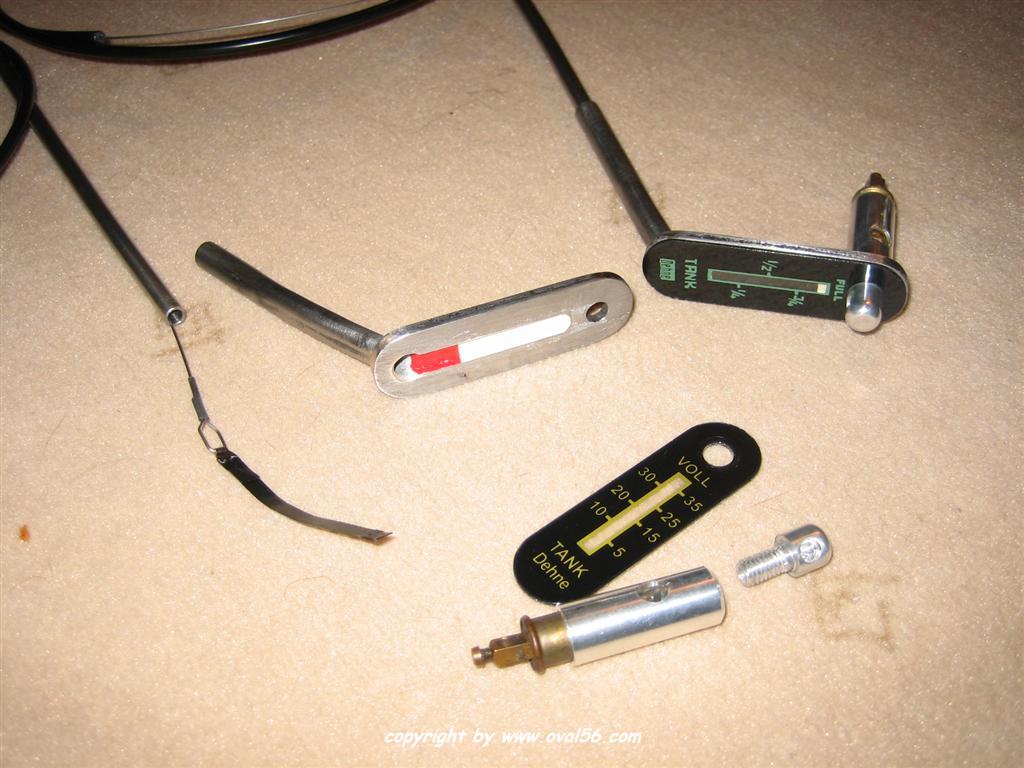

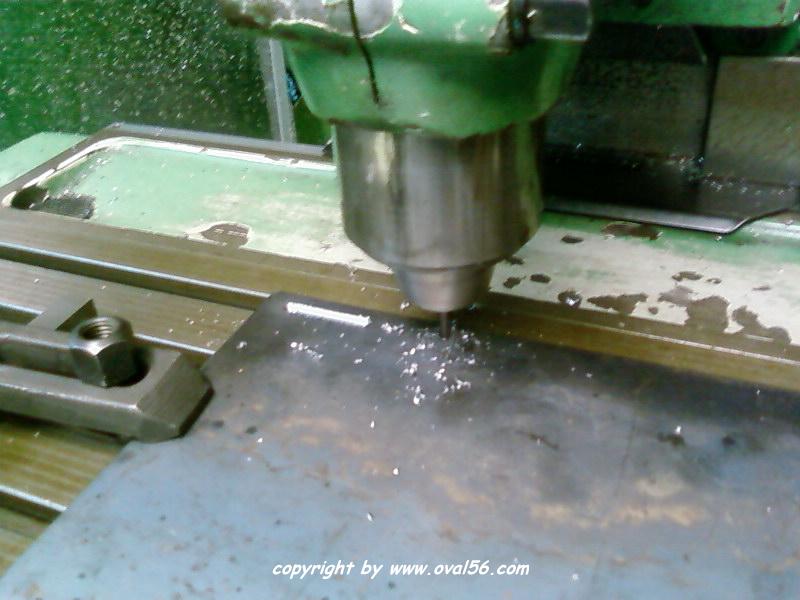

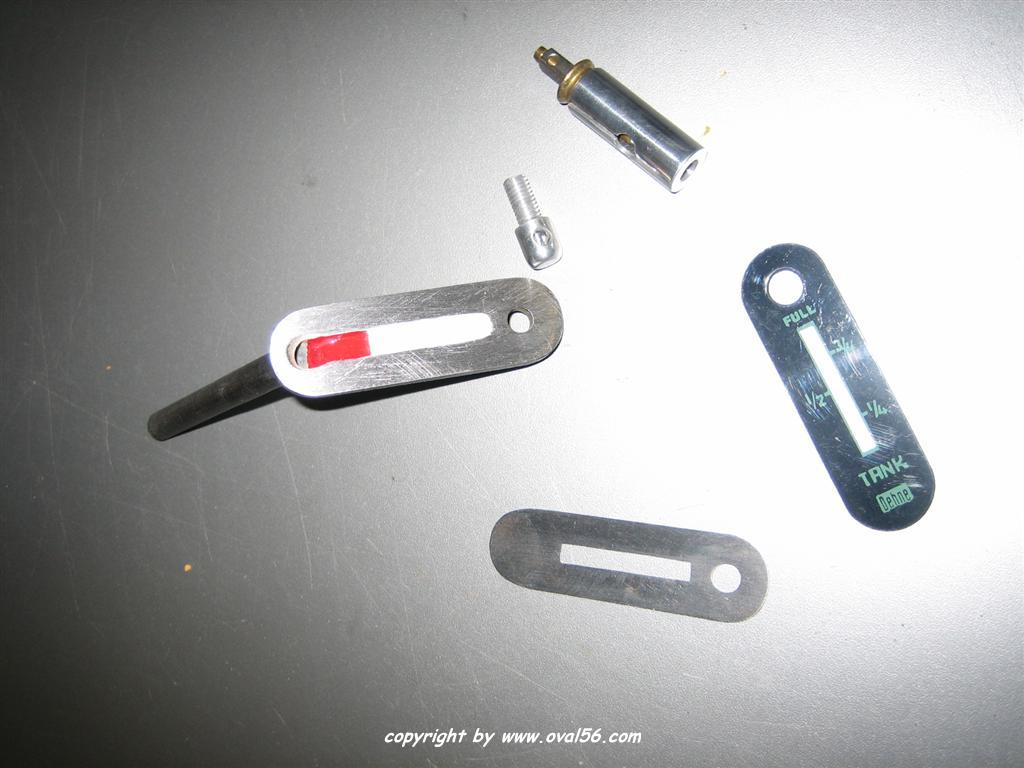

• der Zeiger ist 0,5mm Federstahlblech und der Korpus besteht aus 4mm Stahl mit einer gefrästen Nut zur Zeigerführung.

• den Lampenhalter habe ich wie Original auch, aus Alu gedreht.

• auch hier werde ich noch den einen mechanischen VDO Geber anpassen.

Funktionsvideo:

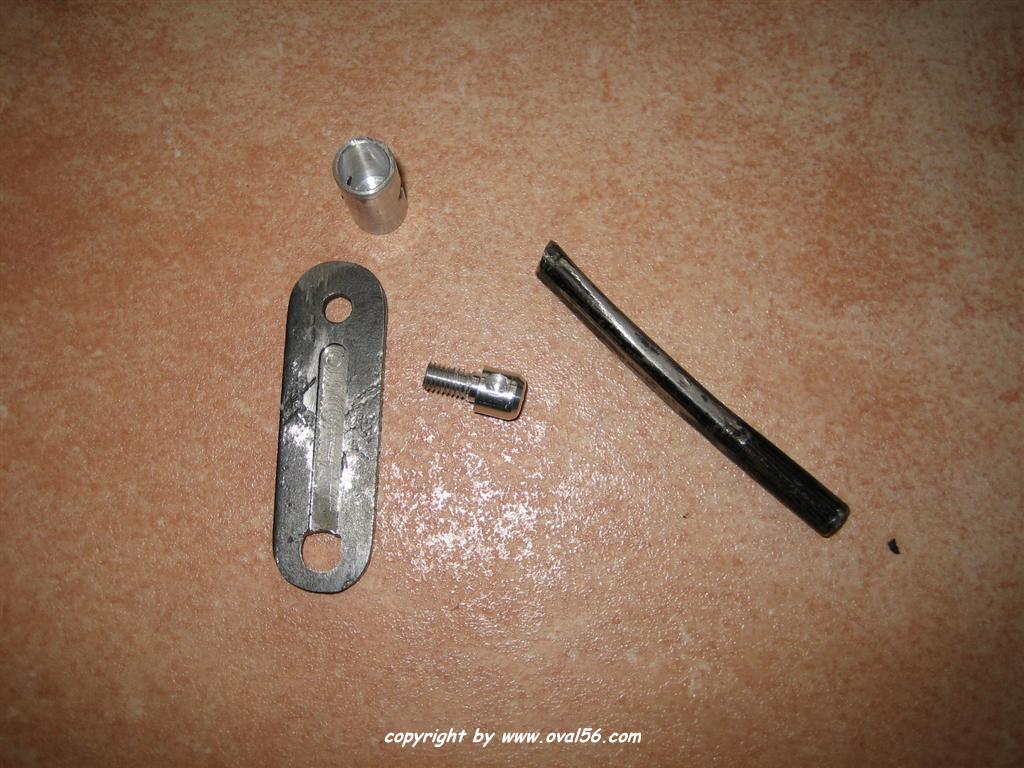

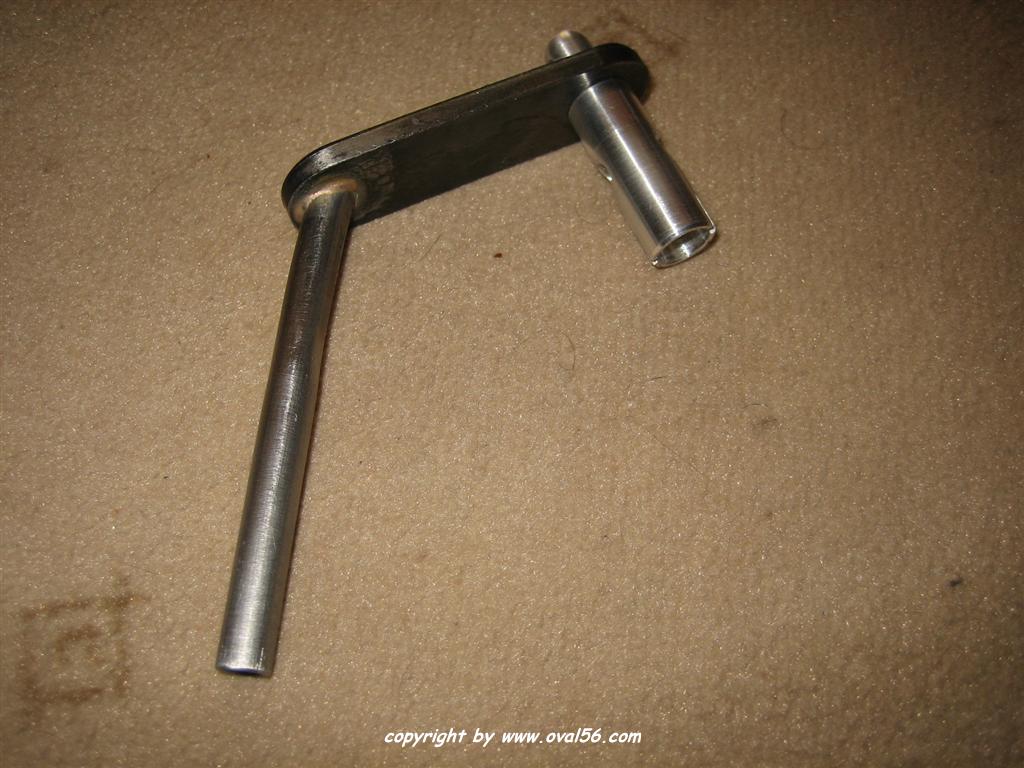

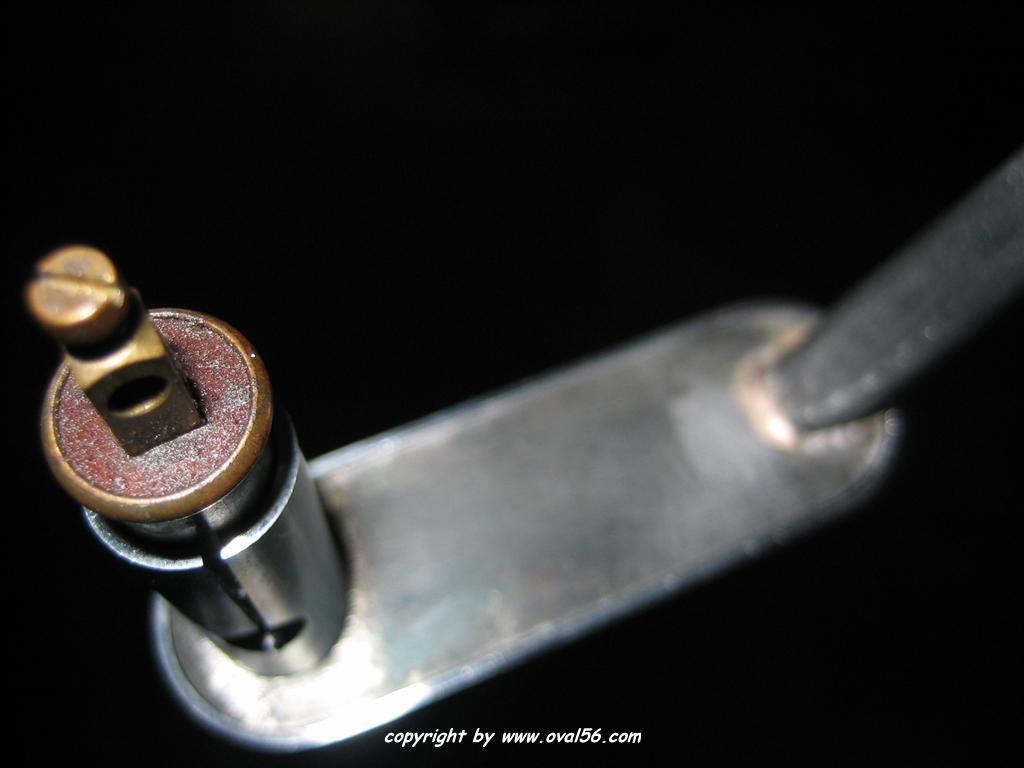

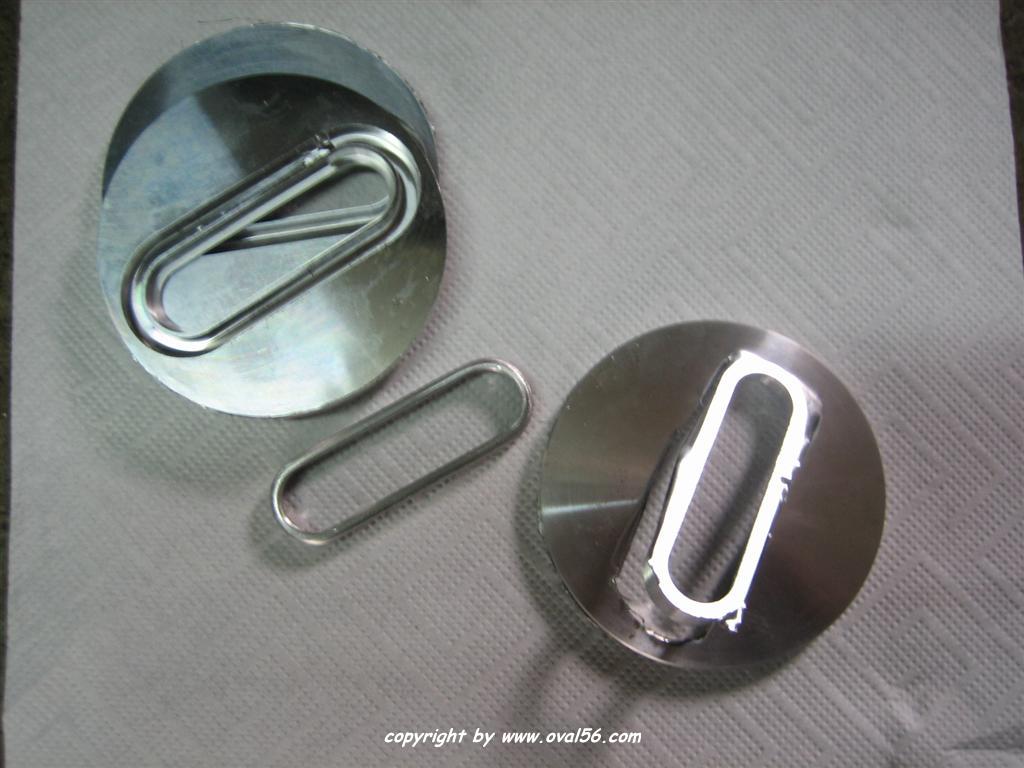

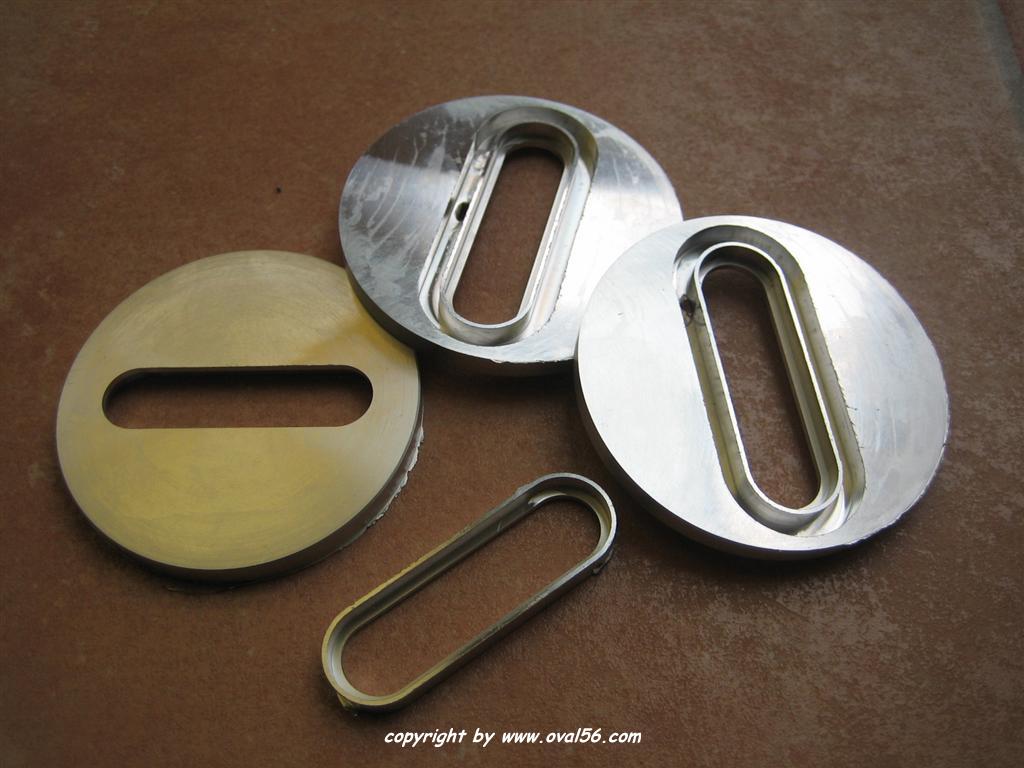

• Das Gehäuse habe ich fertig, die Abdeck-/Führungsblende aus 0,6mm Stahl ebenso (damit der Zeiger nicht an dem Ziffernblatt reibt)

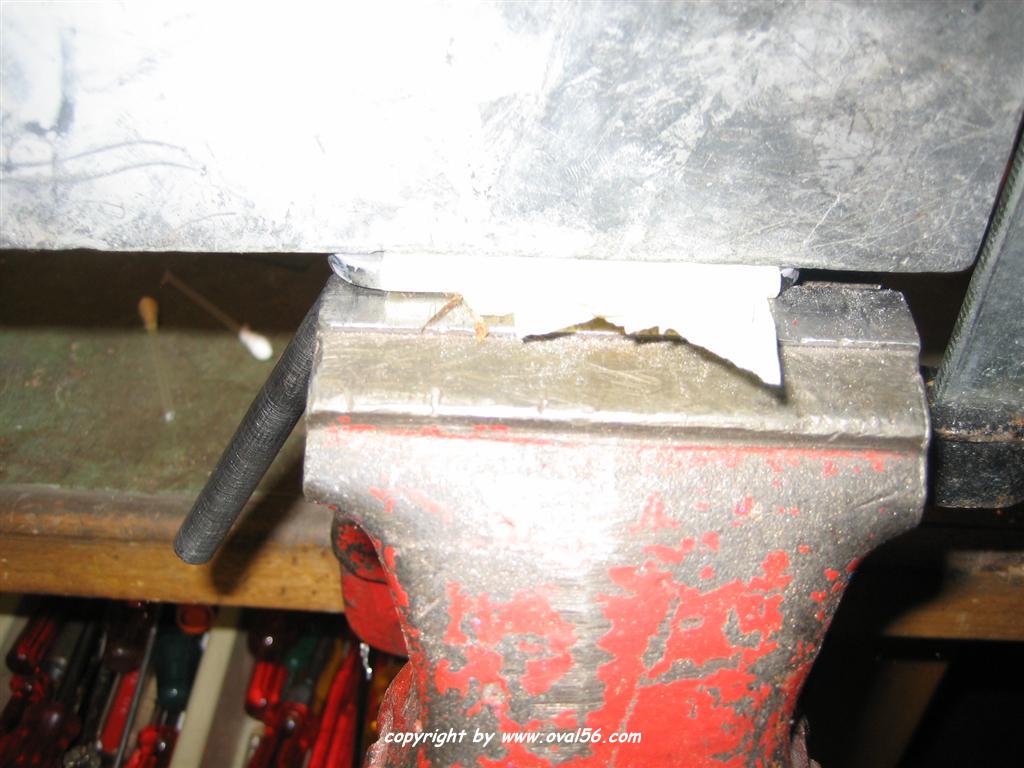

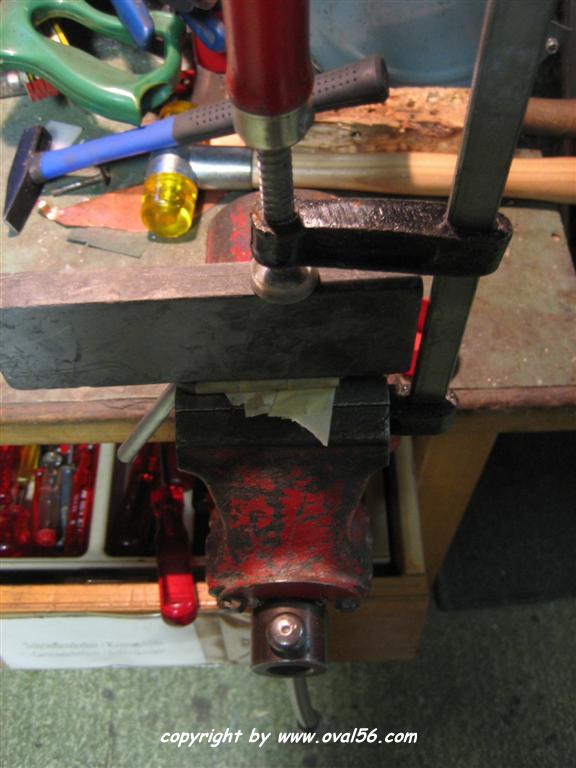

• Zusammengesetzt habe ich die Abdeckung mit dem Korpus nicht wie original durch schweißen, sondern habe das ganze geklebt mit 2K-Epoxy.

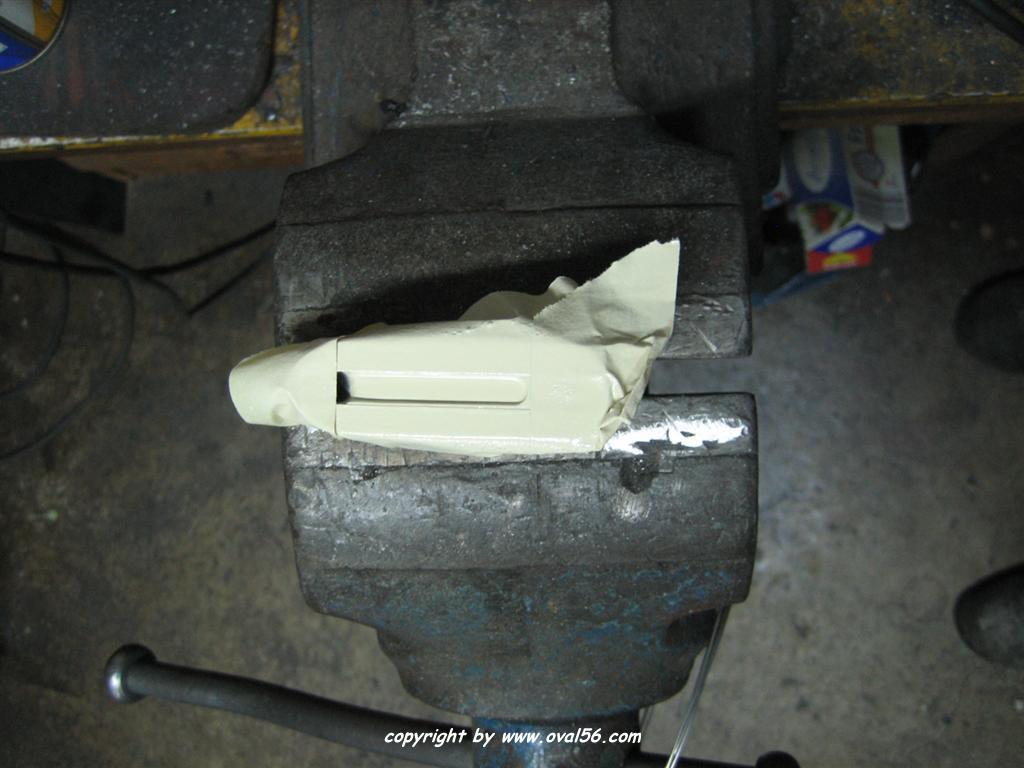

• Zeiger in matt schwarz lackiert und den Hintergrund entsprechend Elfenbein / Rot abgesetzt.

• den Lampenhalter noch poliert.

• jetzt muss ich noch den Geber organisieren und die Anlenkung zum Bowdenzug verpressen.

• da das erste Muster am meisten Zeit braucht, hab ich gleich ein Zweites mit gebaut.

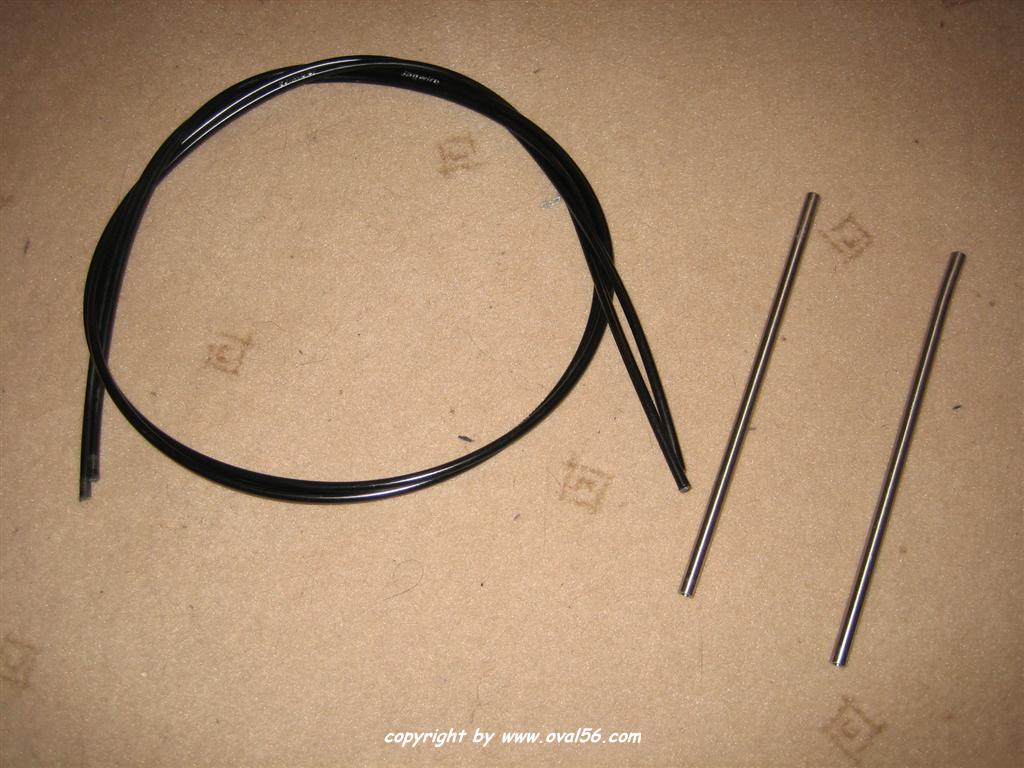

• ebenso hab ich mir heut noch eine Bowdenzughülle organisiert und diese mit dem Flexrohr verklebt. Nächster schritt ist das Verpressen der beiden Teile und das anschließende Lackieren.

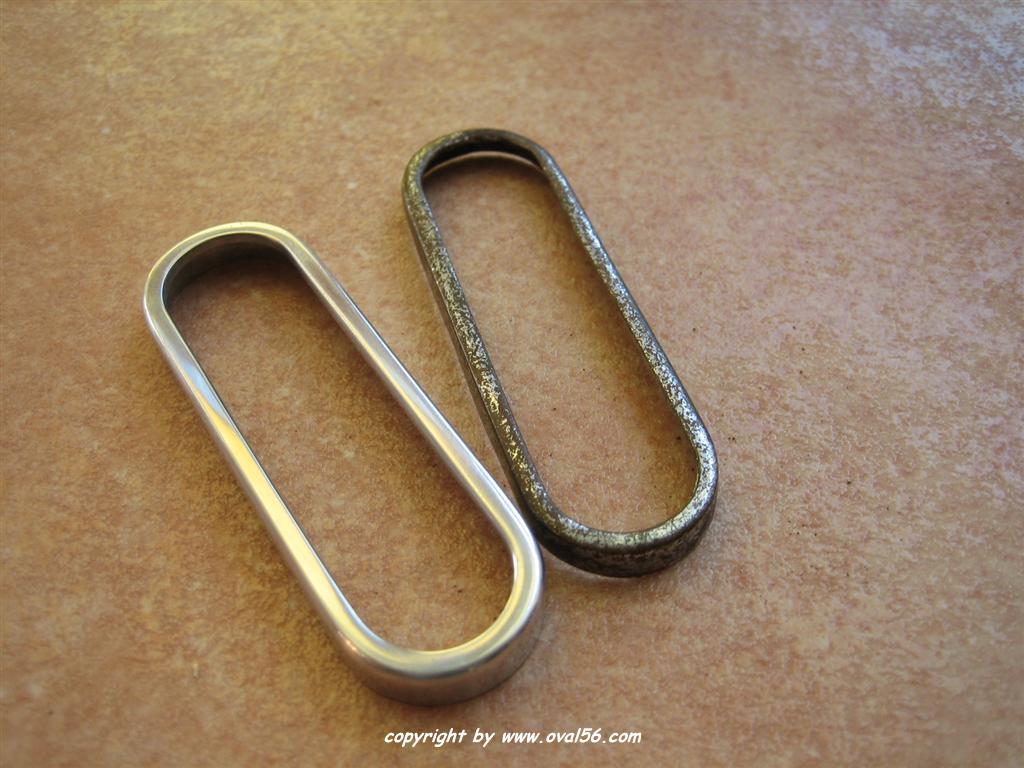

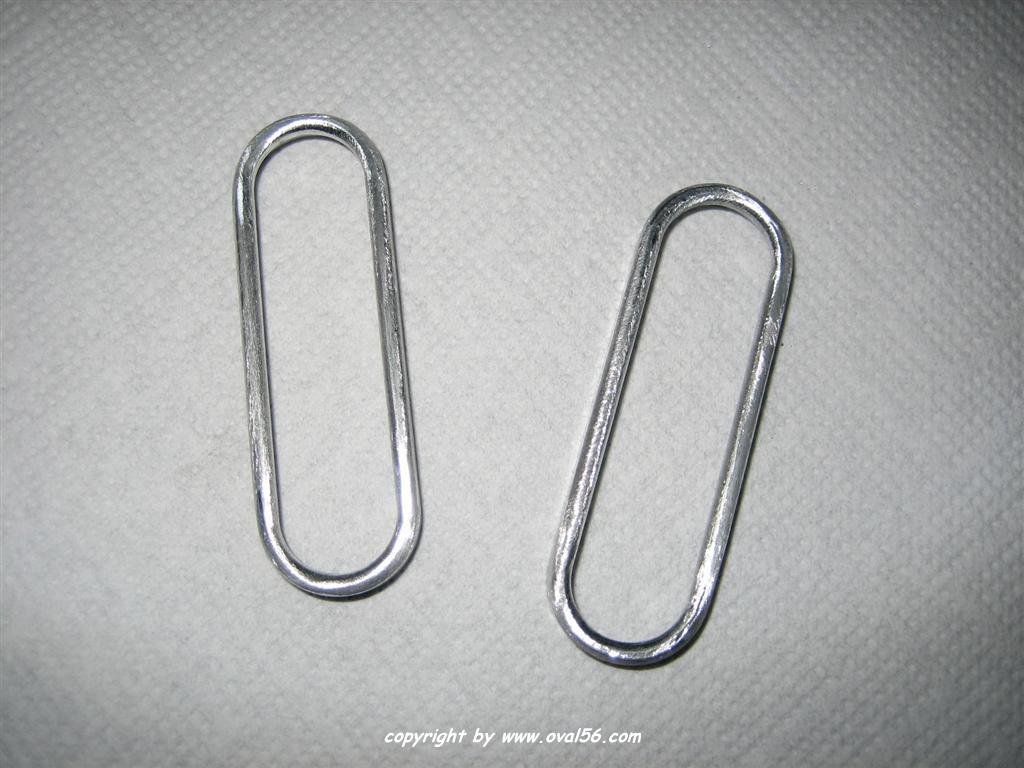

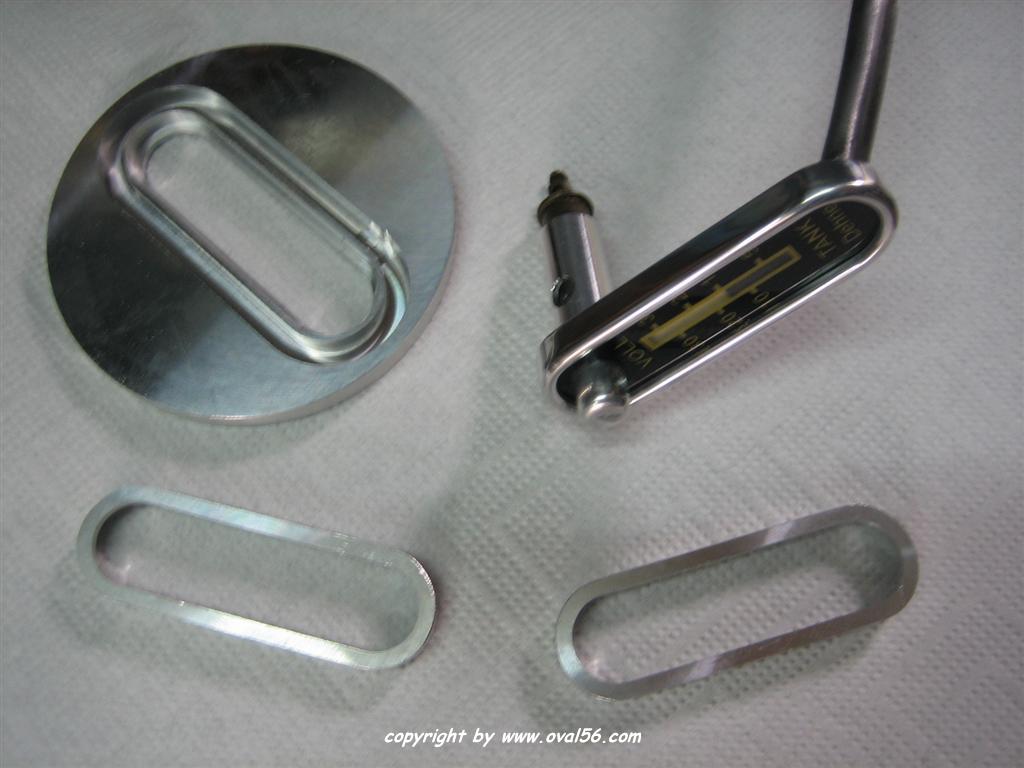

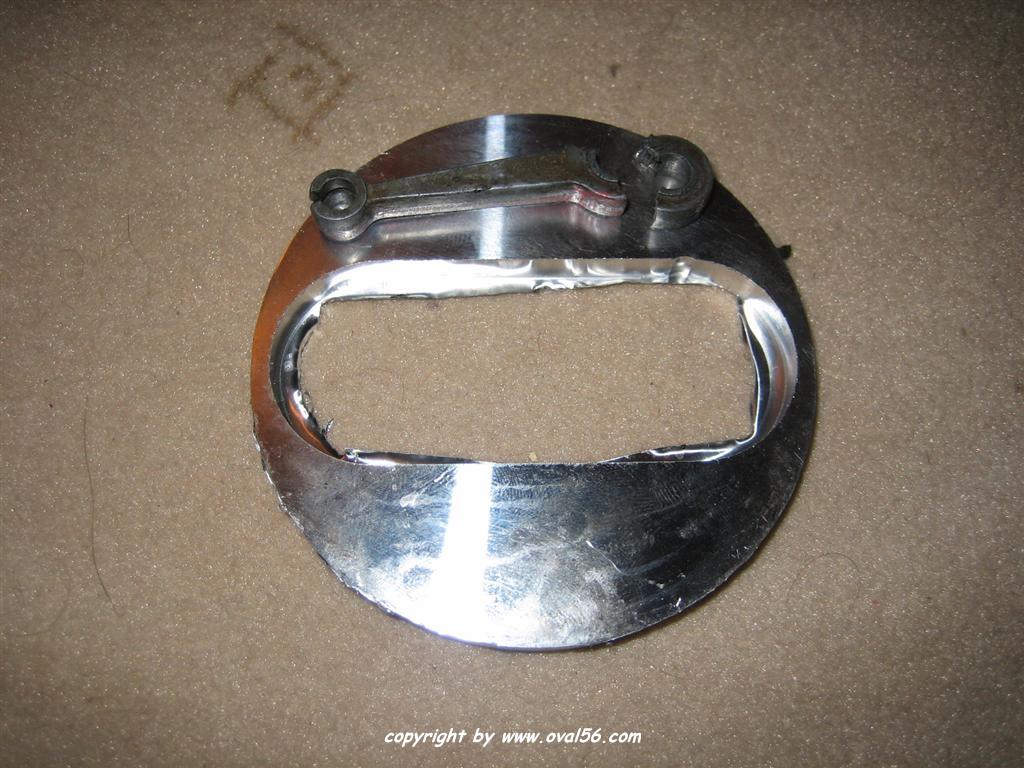

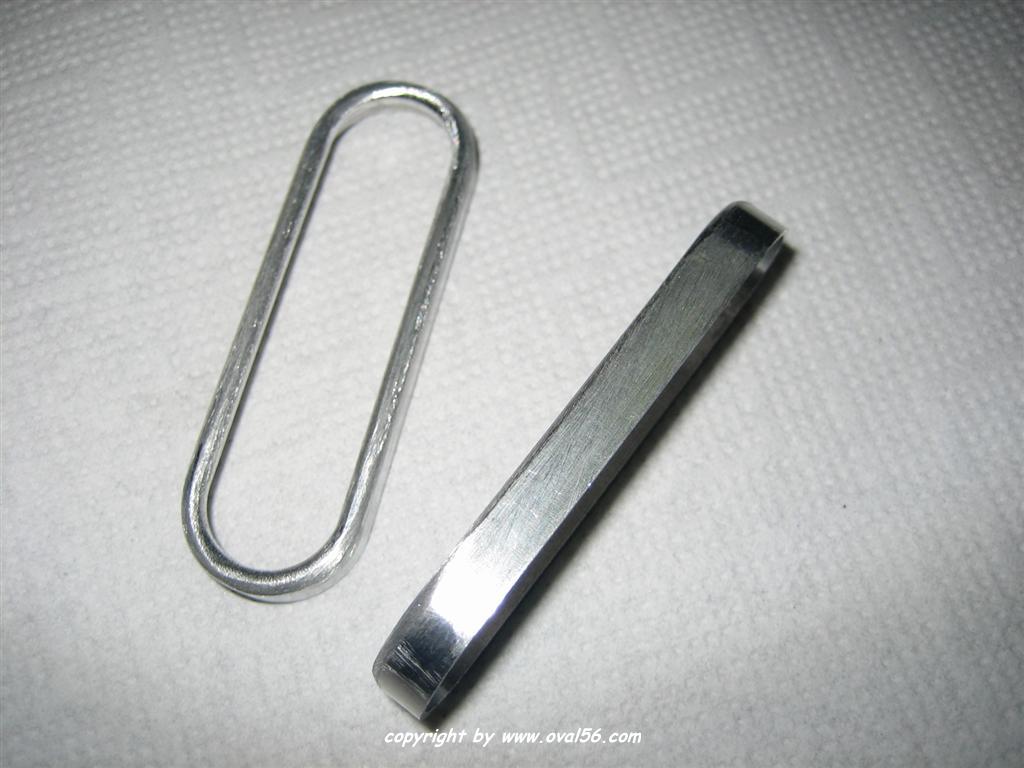

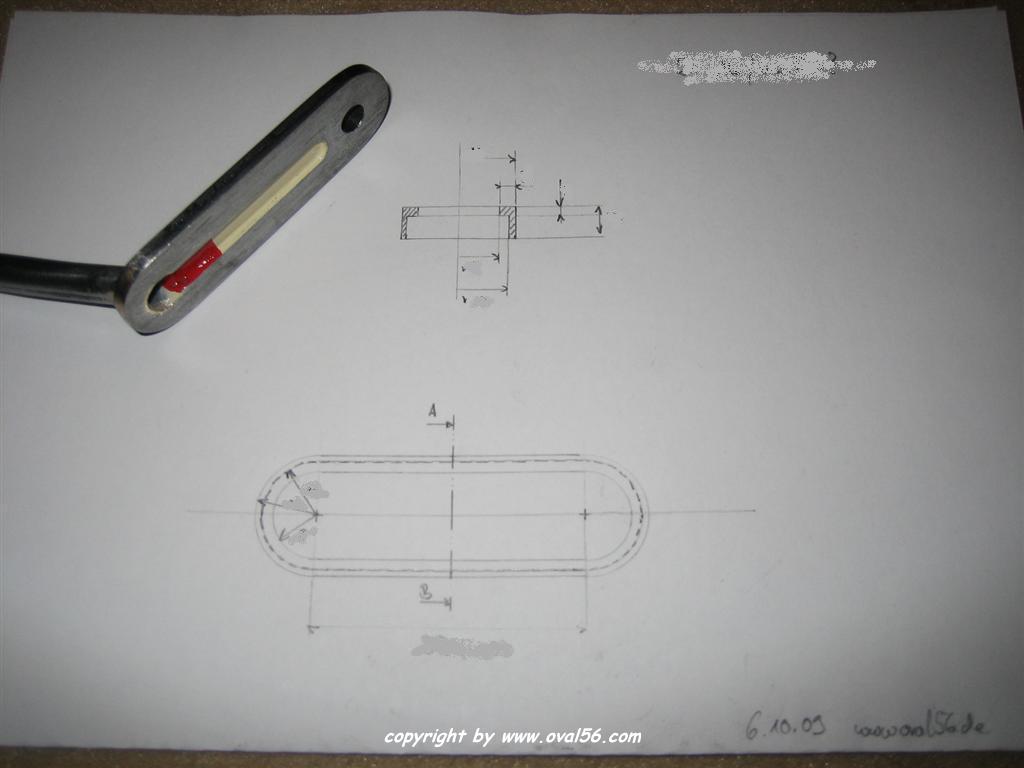

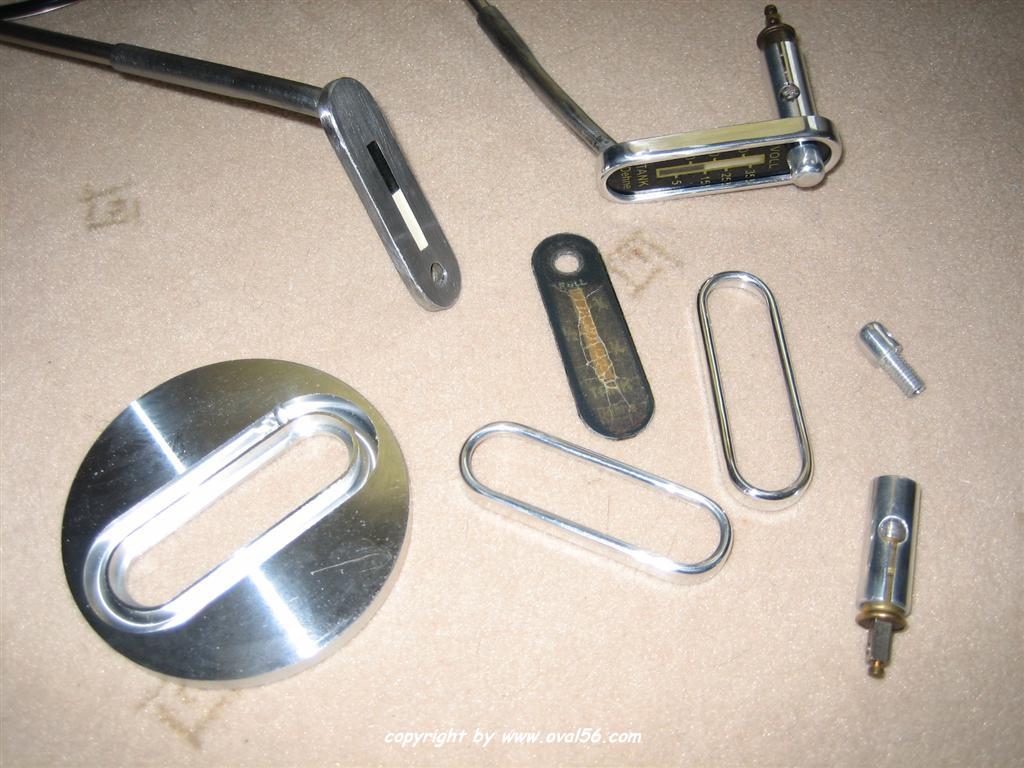

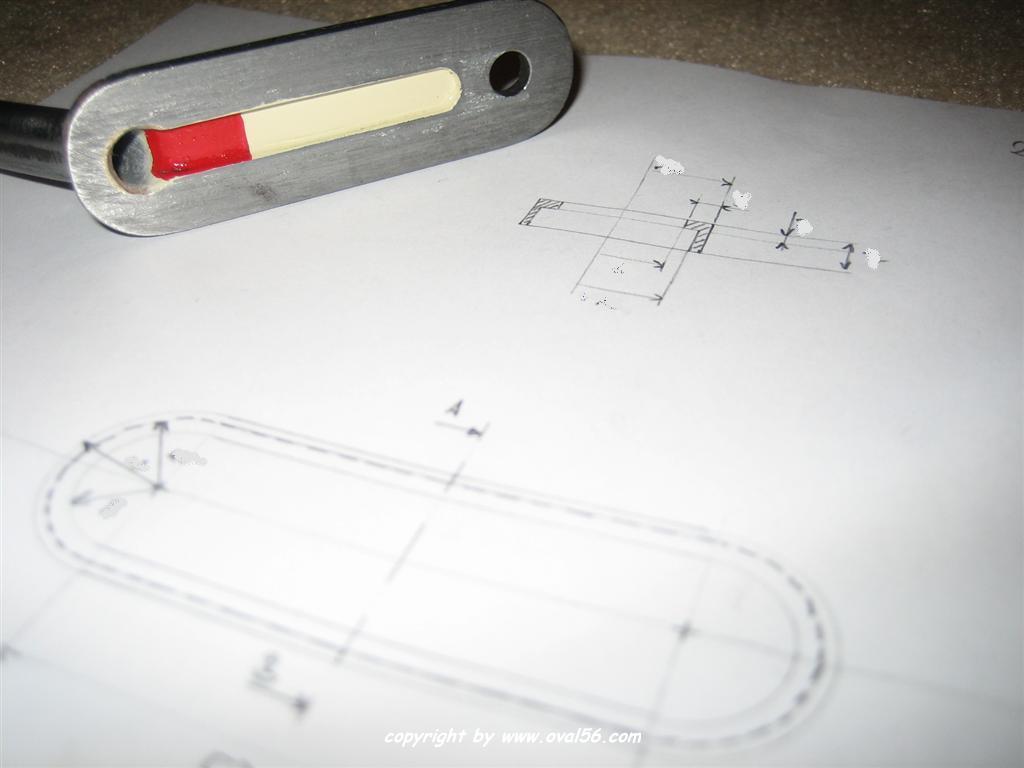

• so, es kam wie es kommen musste, ein Chromring ist nicht lieferbar... also rann ans Papier und den originalen Ring vermessen und aus Alu Vollmaterial gefräst. Einen riesen Dank hier an den Rainer der mir mal schnell von gestern auf heute 4 Ringe aus dem Vollen rausgearbeitet hat. TOP!!!

• dann hab ich die Radien nachgearbeitet und den Rahmen entsprechend poliert. Sitzt , passt, wackelt und hat Luft wie ich finde.

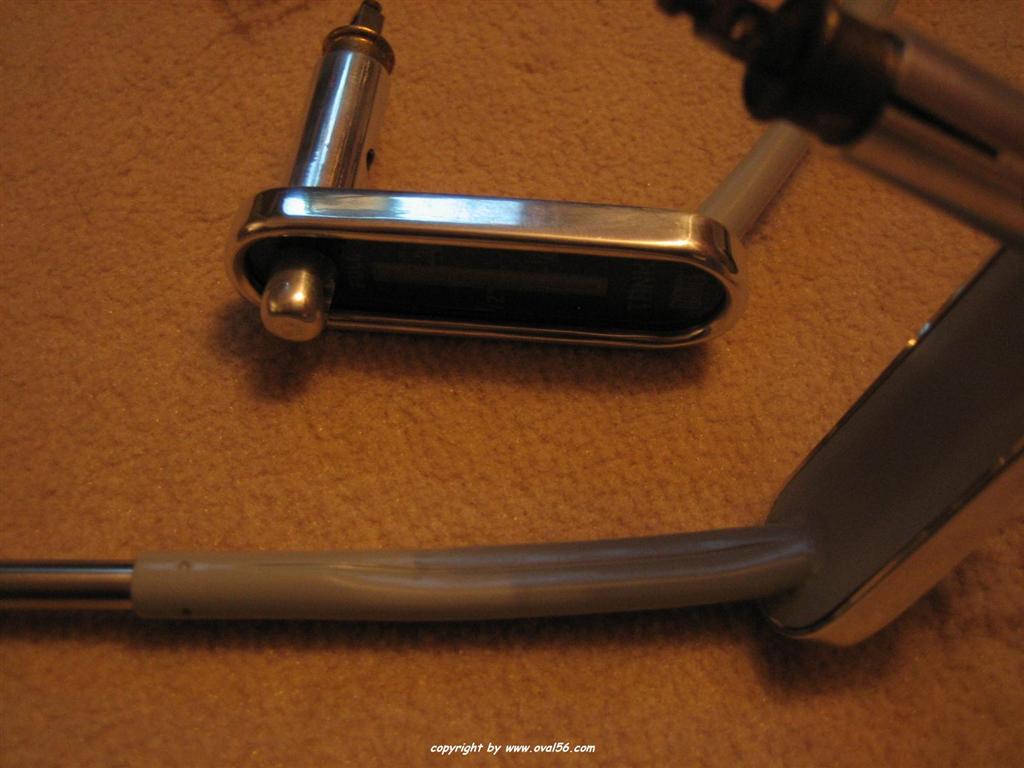

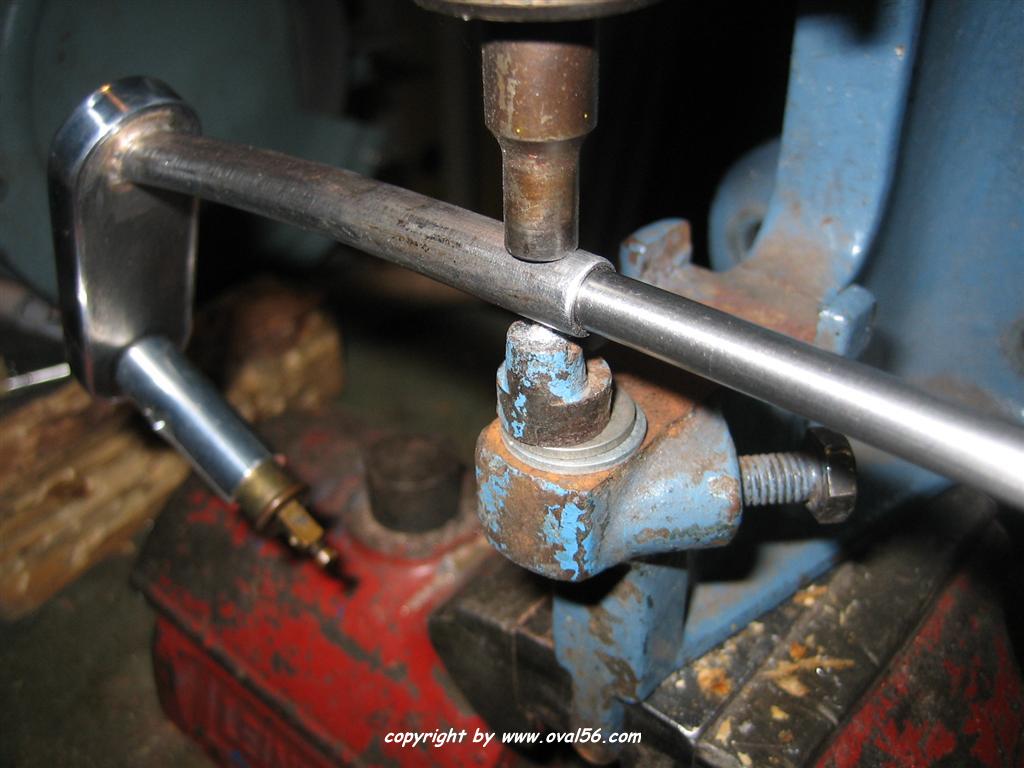

• abschließend hab ich jetzt noch das "Flexrohr" (da Teilstück kann man relativ leicht verformen um den Seilzugbogen anzupassen) mit dem Korpus verpresst, da kam mir meine Bremsbelagnietmaschine gerade recht.

• jetzt muss ich das ding noch lackieren, und den Aufkleber am Seilzug nachmachen und wenn mein Ziffernblatt kommt dann wird eine verbaut.

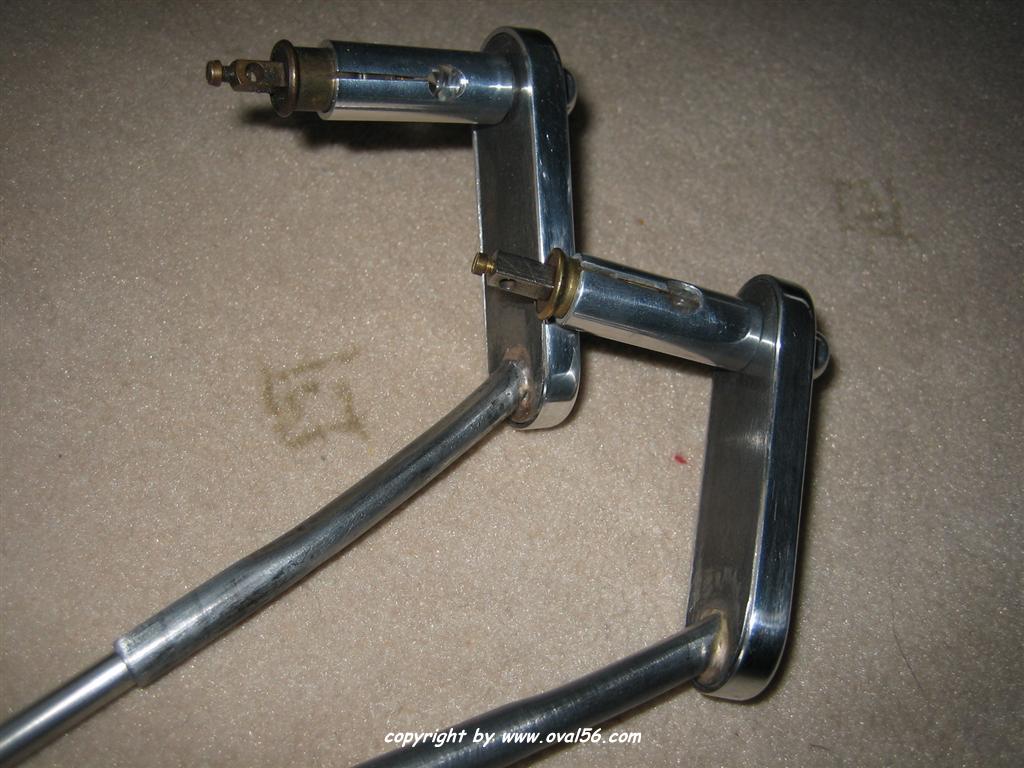

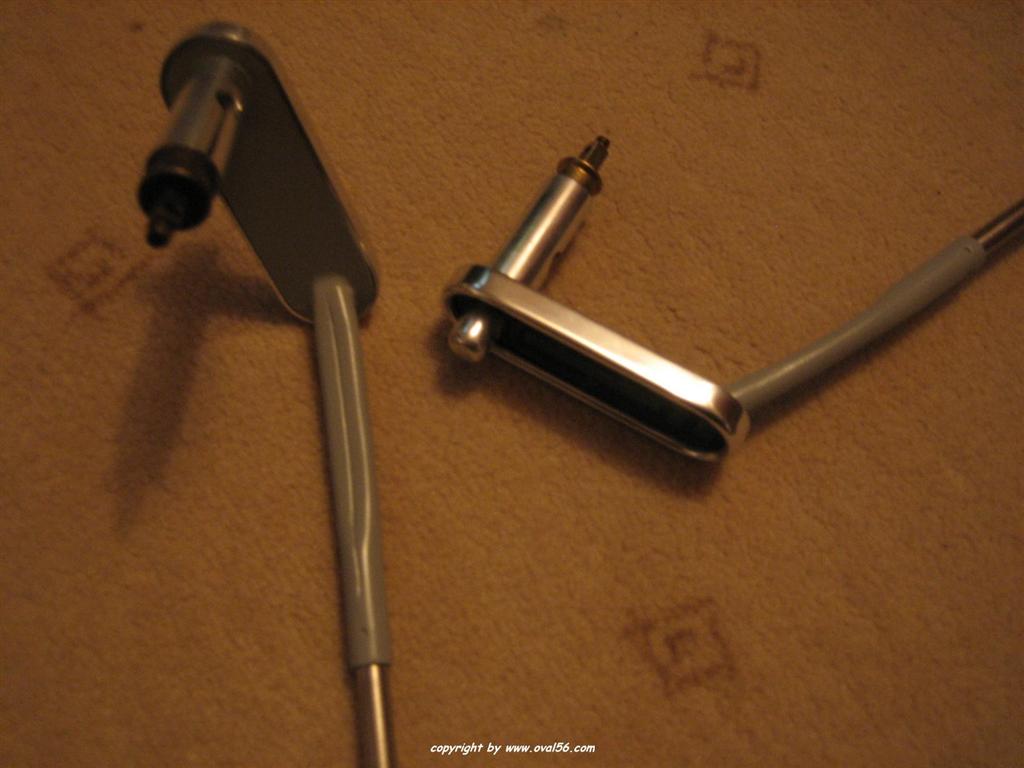

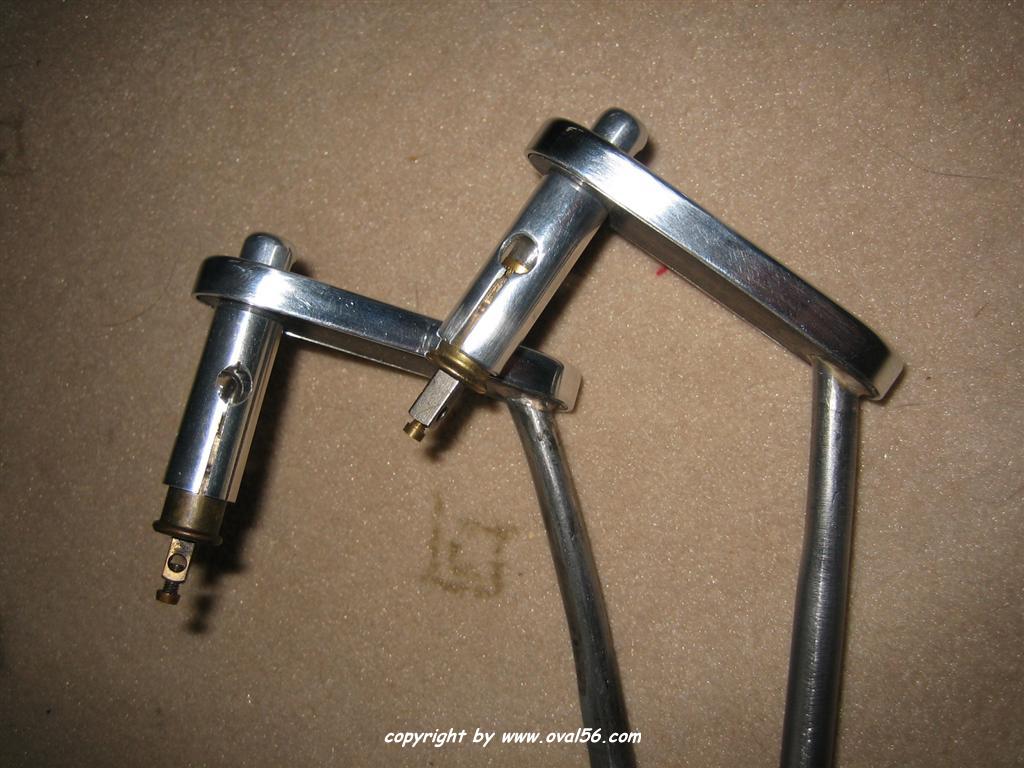

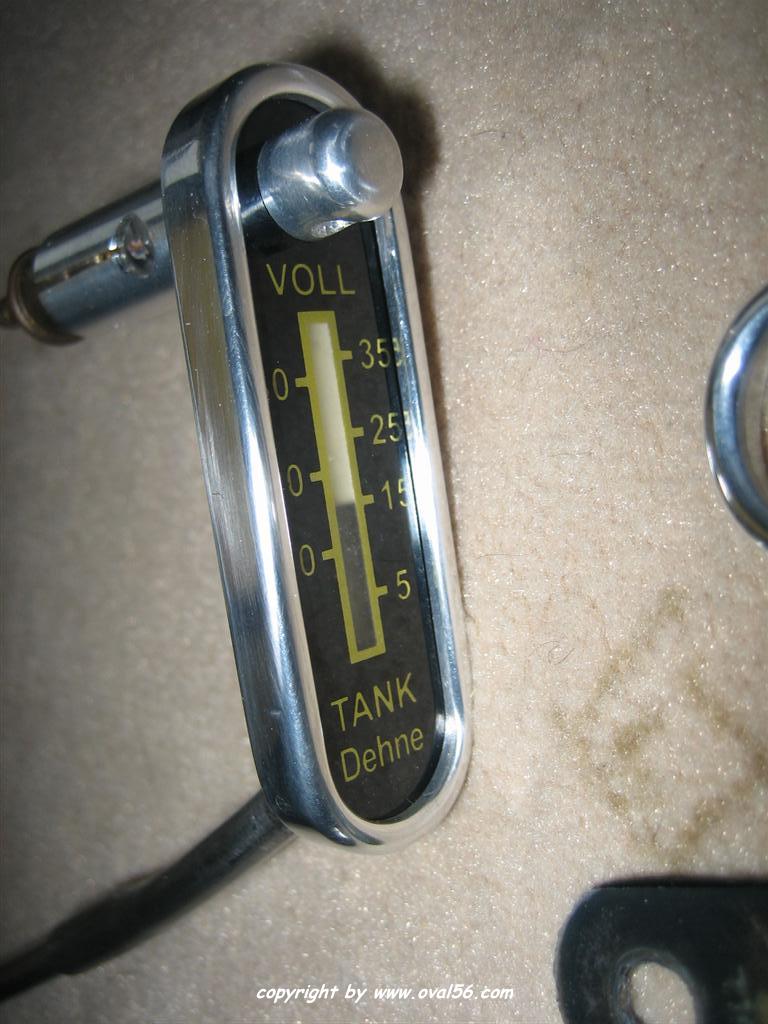

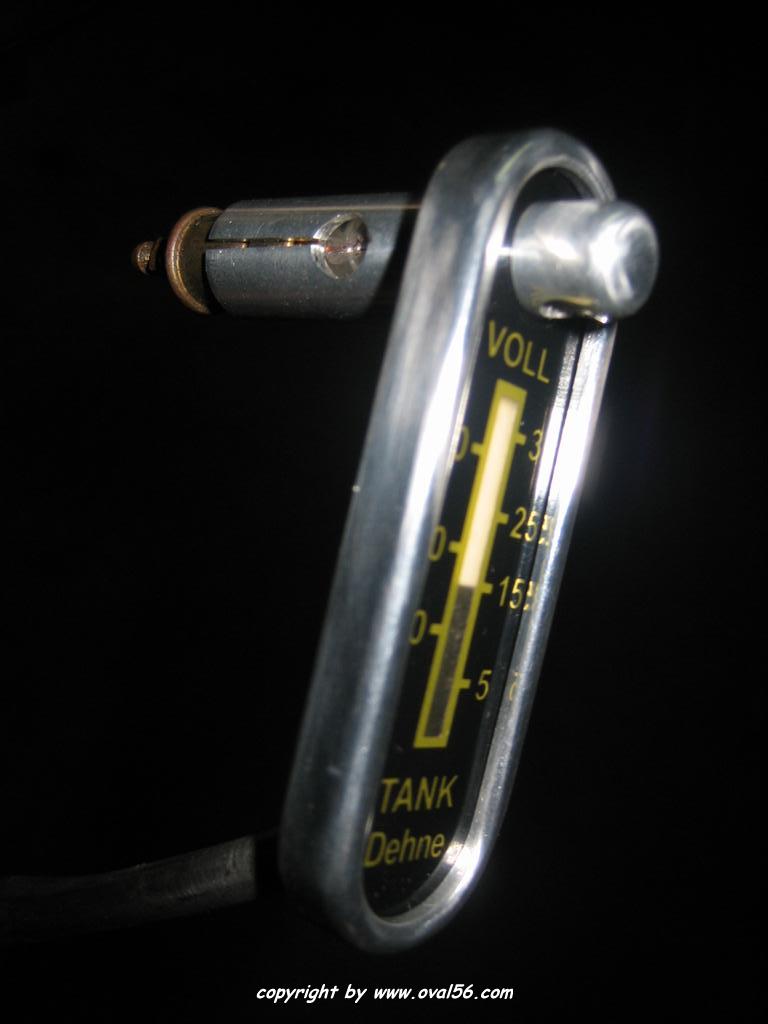

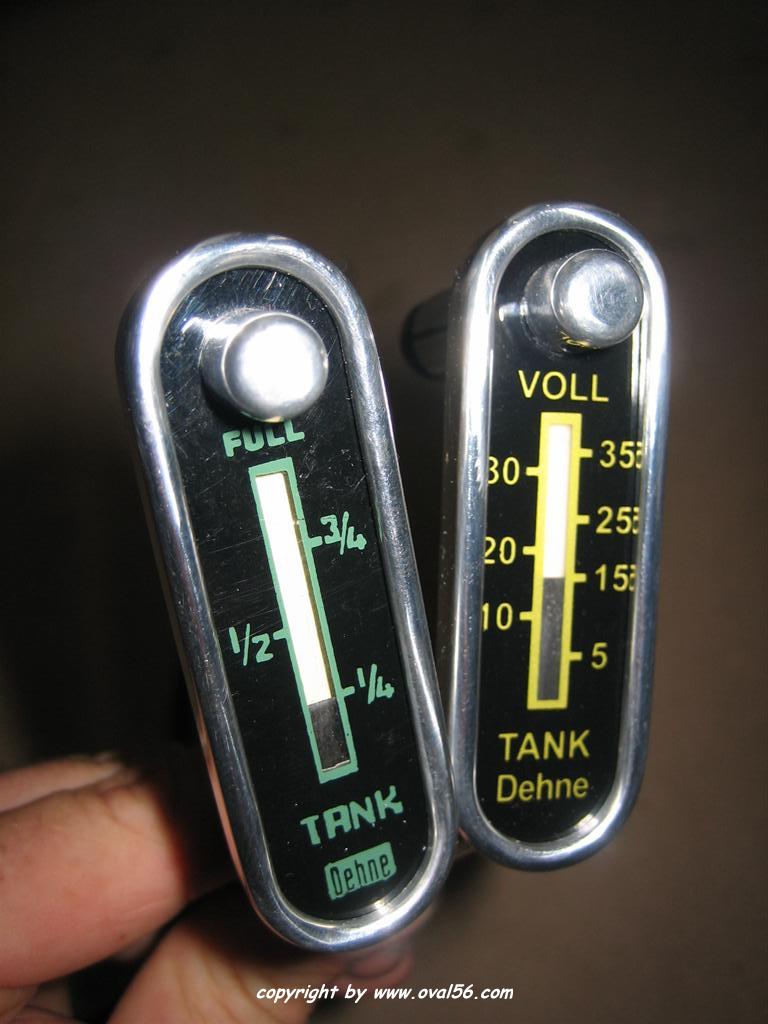

• nun sind 2 fertig, zumindest die anzeigen selber. Um noch näher an das Original zu kommen habe ich noch den Pressfalz nachgeahmt am Rohr.

• die Gehäuse hab ich dann noch entsprechend lackiert.

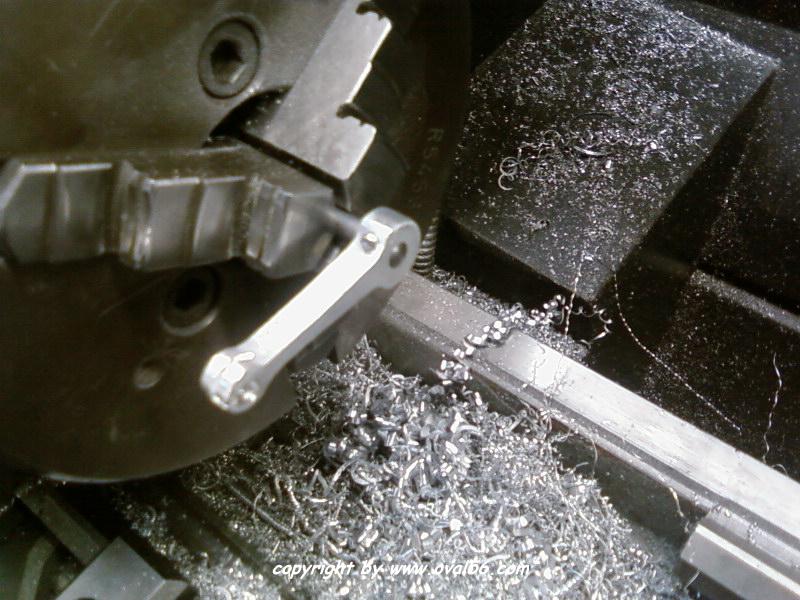

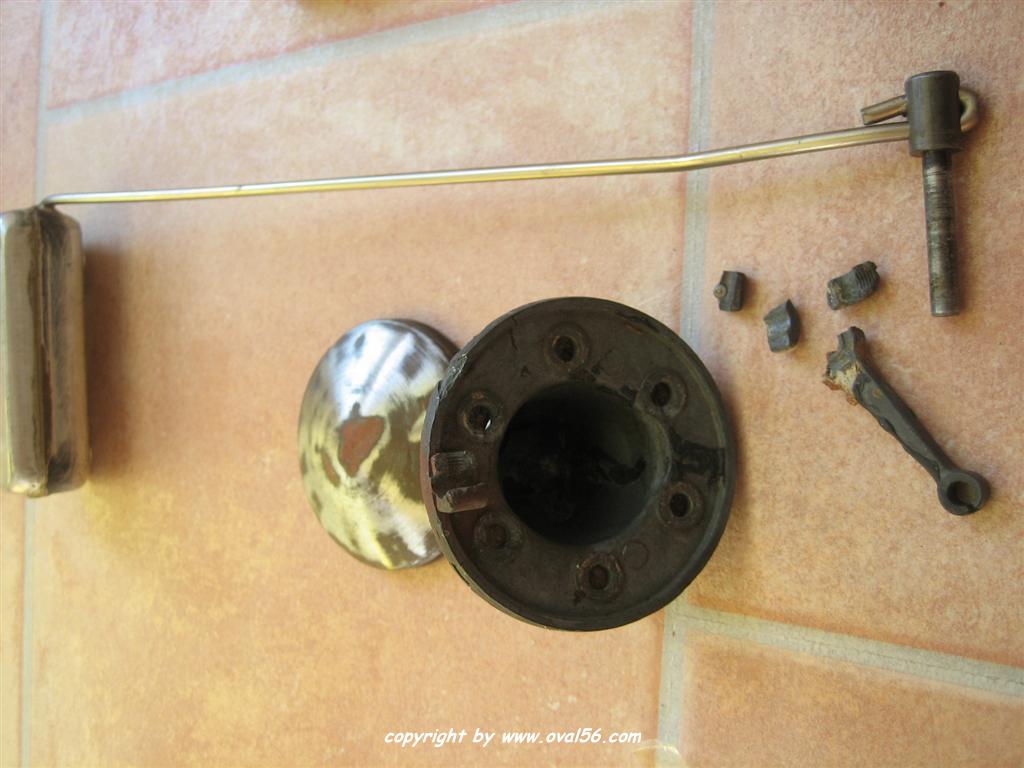

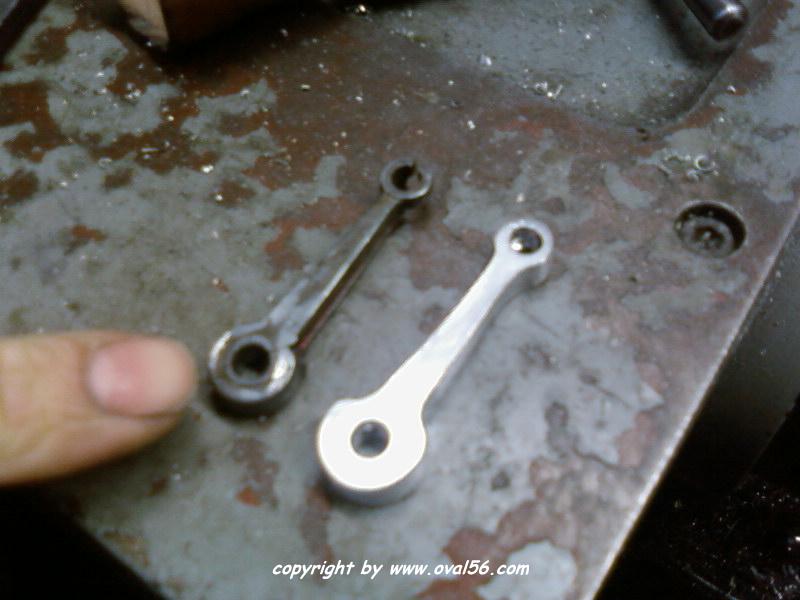

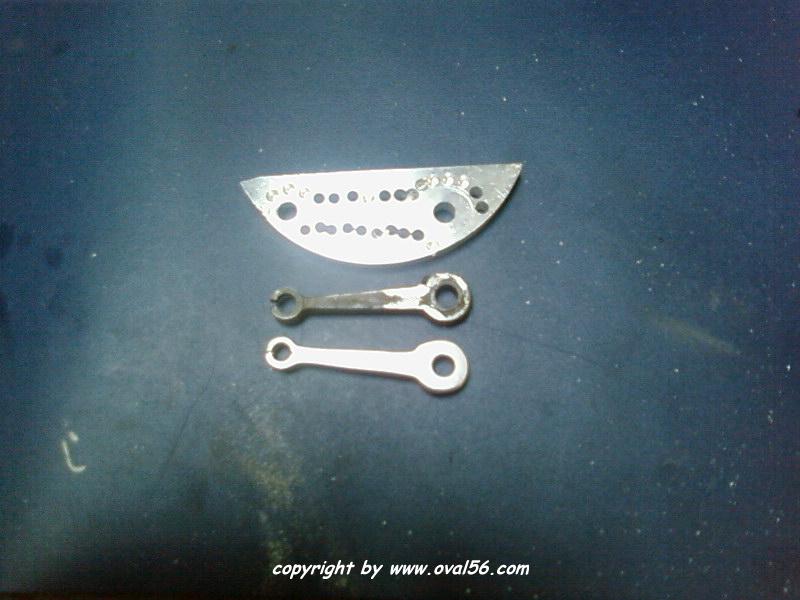

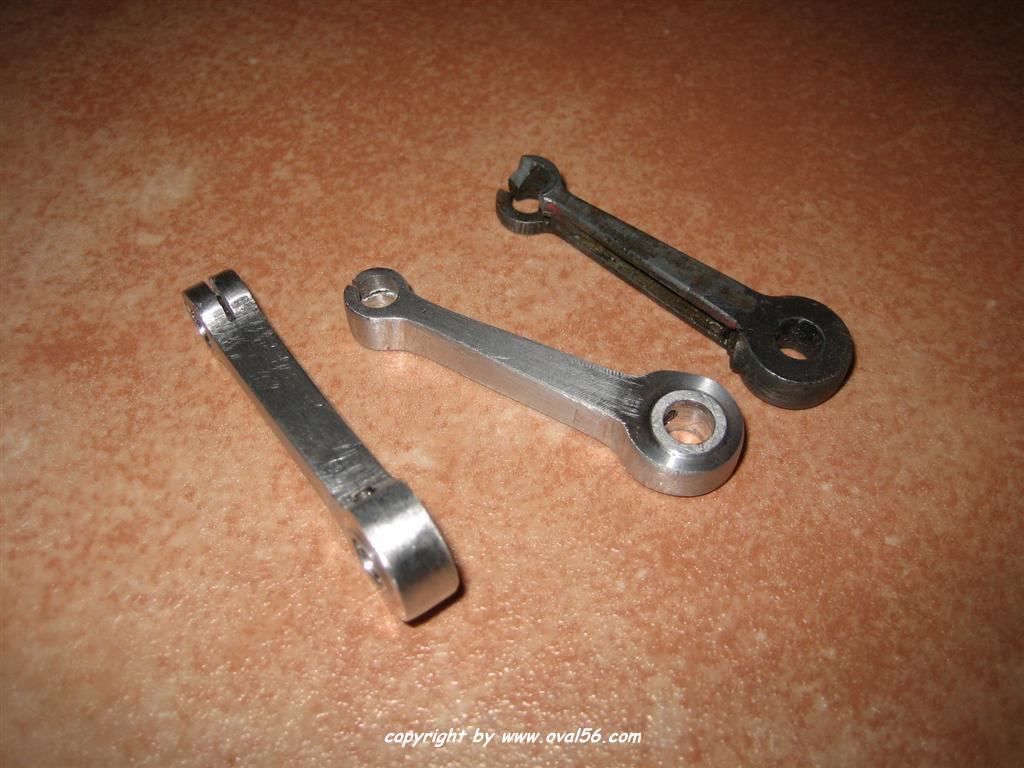

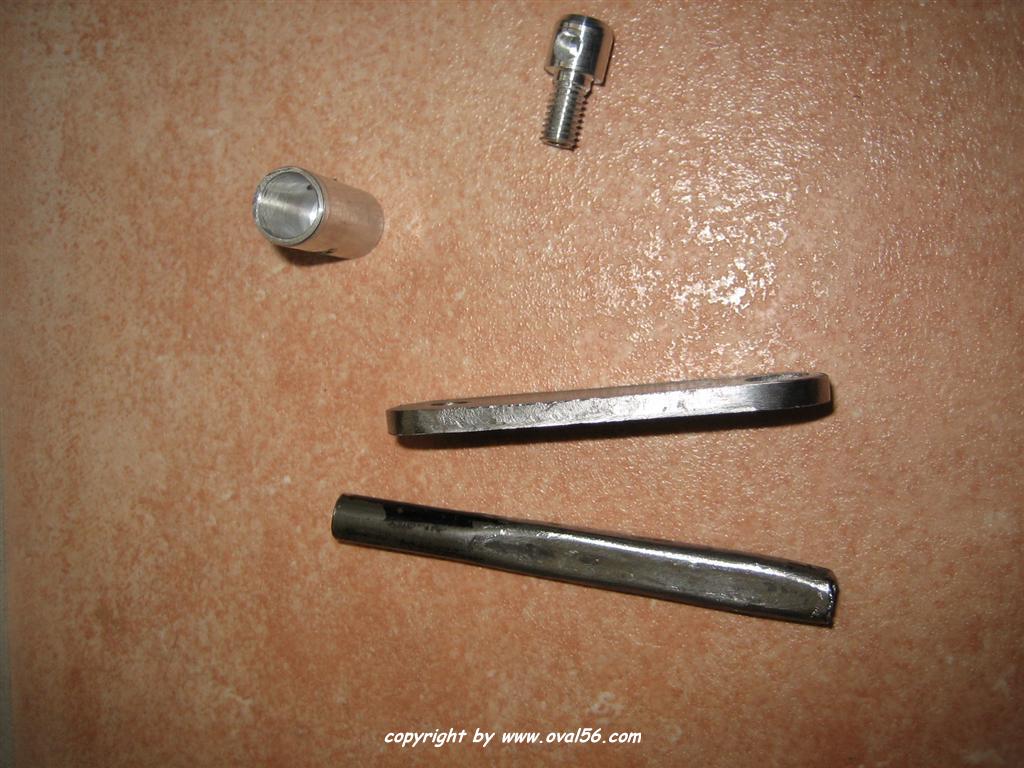

• so, nachdem ja meine originale Dehne noch auf dem Weg ist, ich aber weiß das der arm vom Geber gebrochen ist (wie immer und wie auch bei meiner aus dem Braunen), habe ich kurzerhand schnell einen selber gemacht

• und gleich einen 2. als Reserve.

Funktionsvideo:

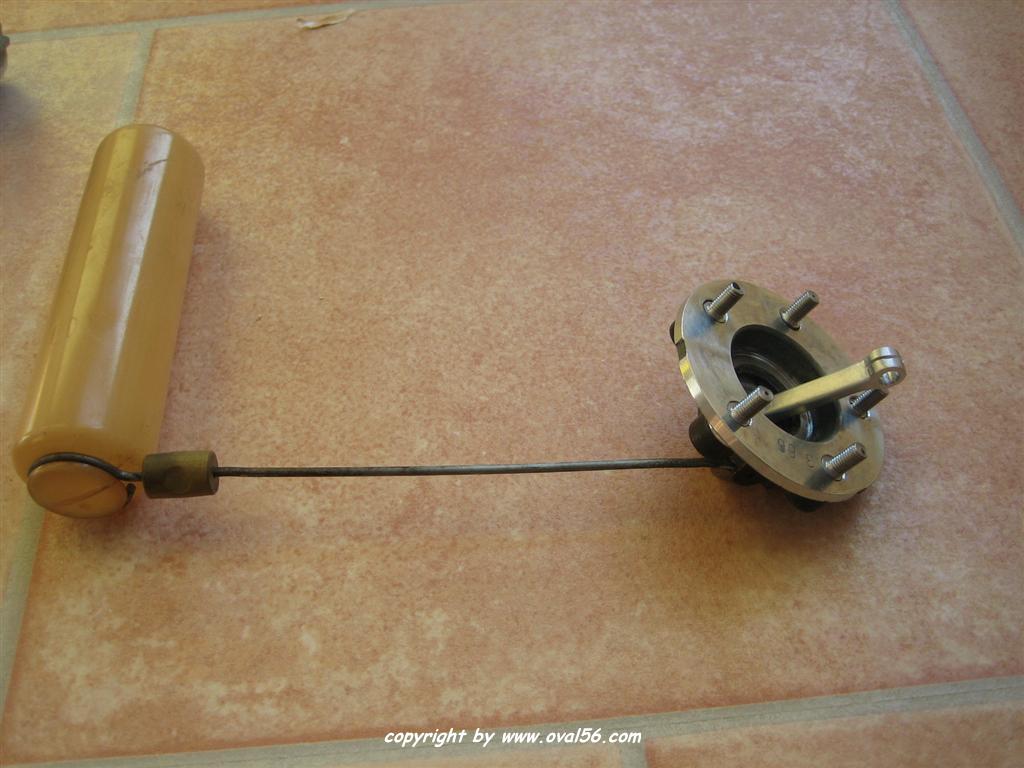

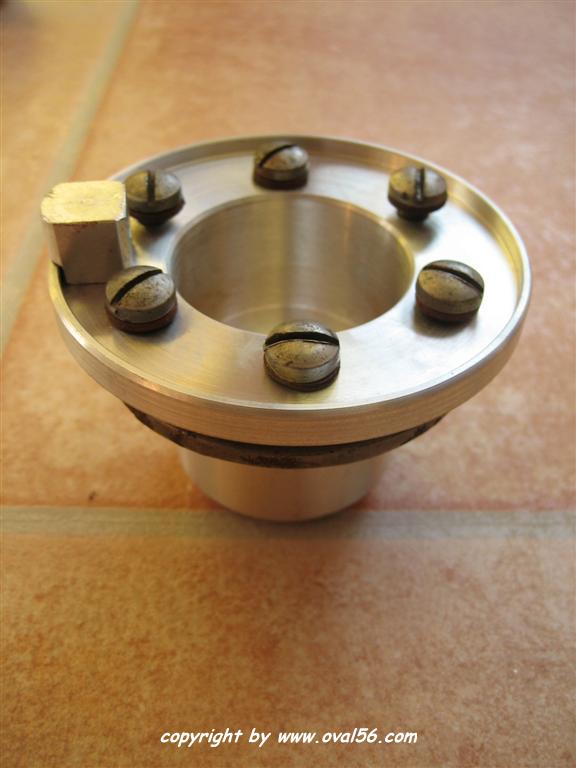

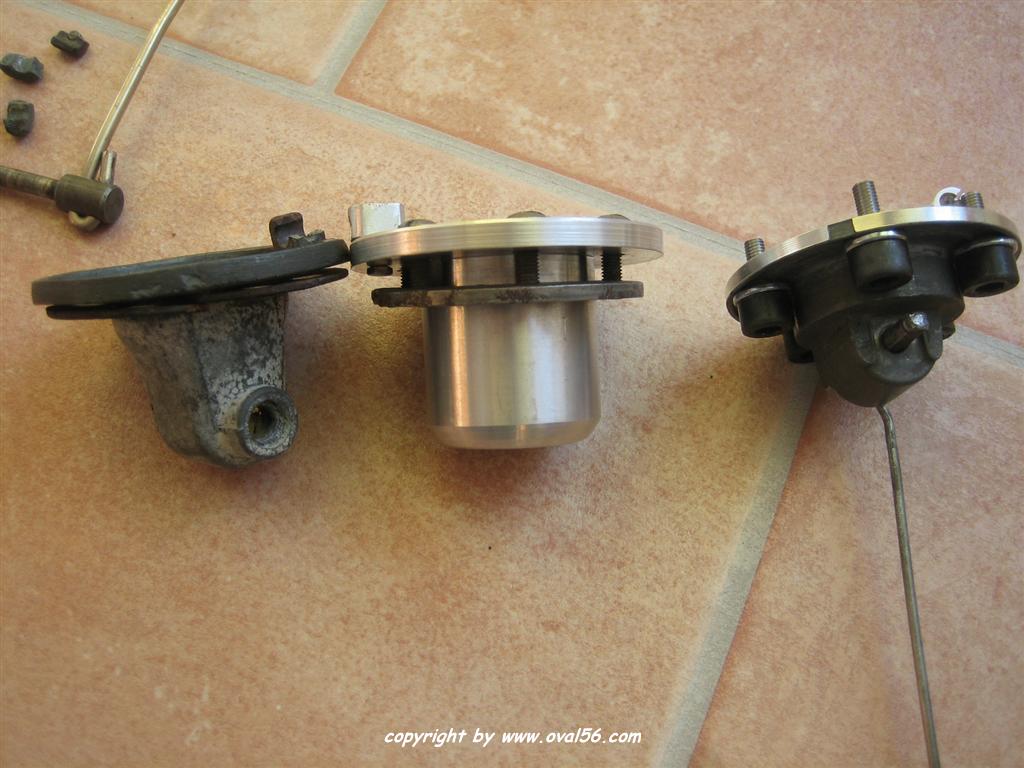

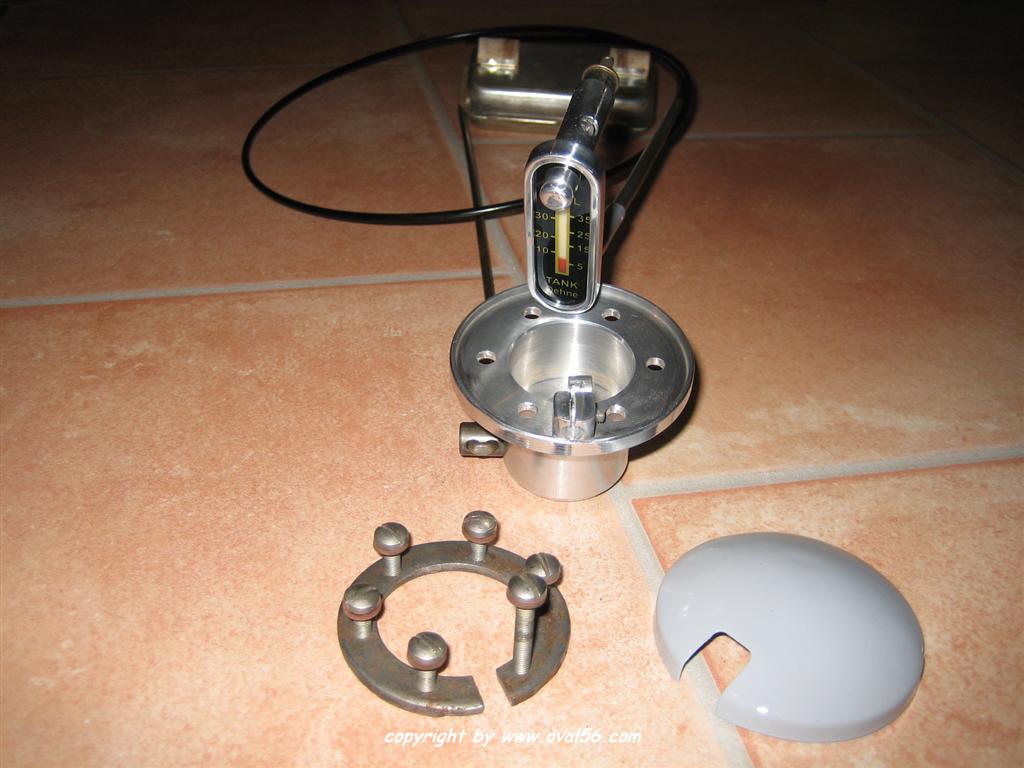

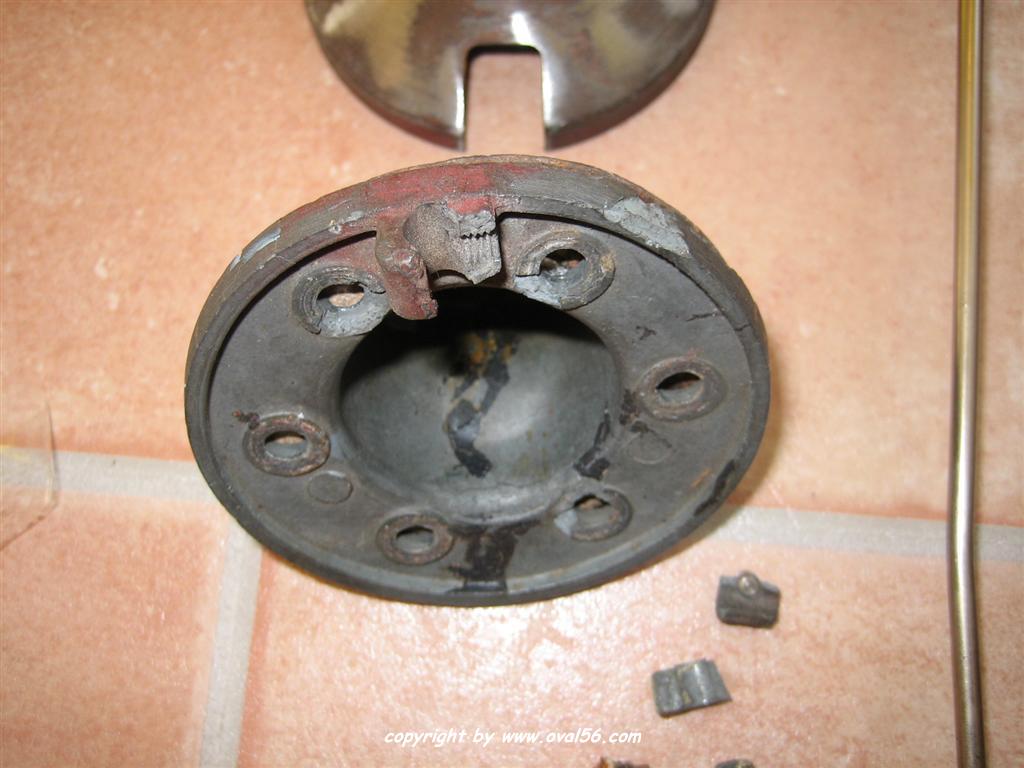

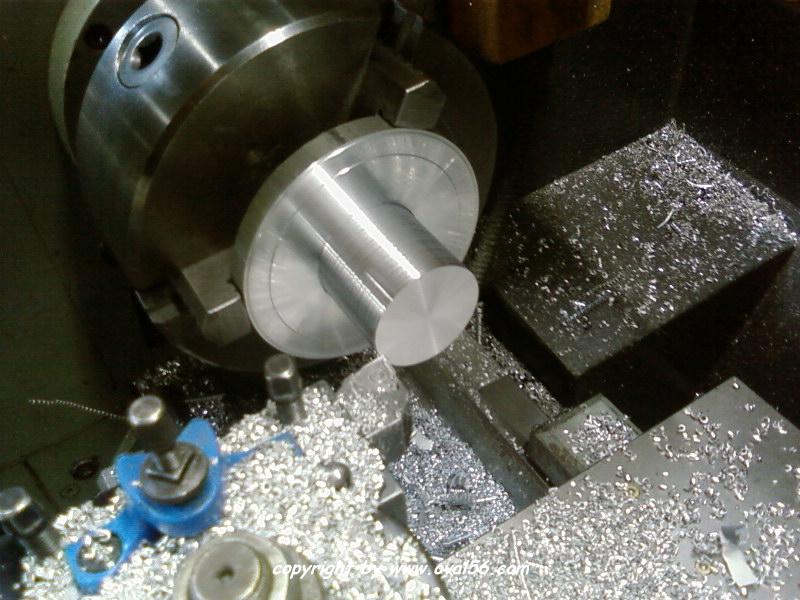

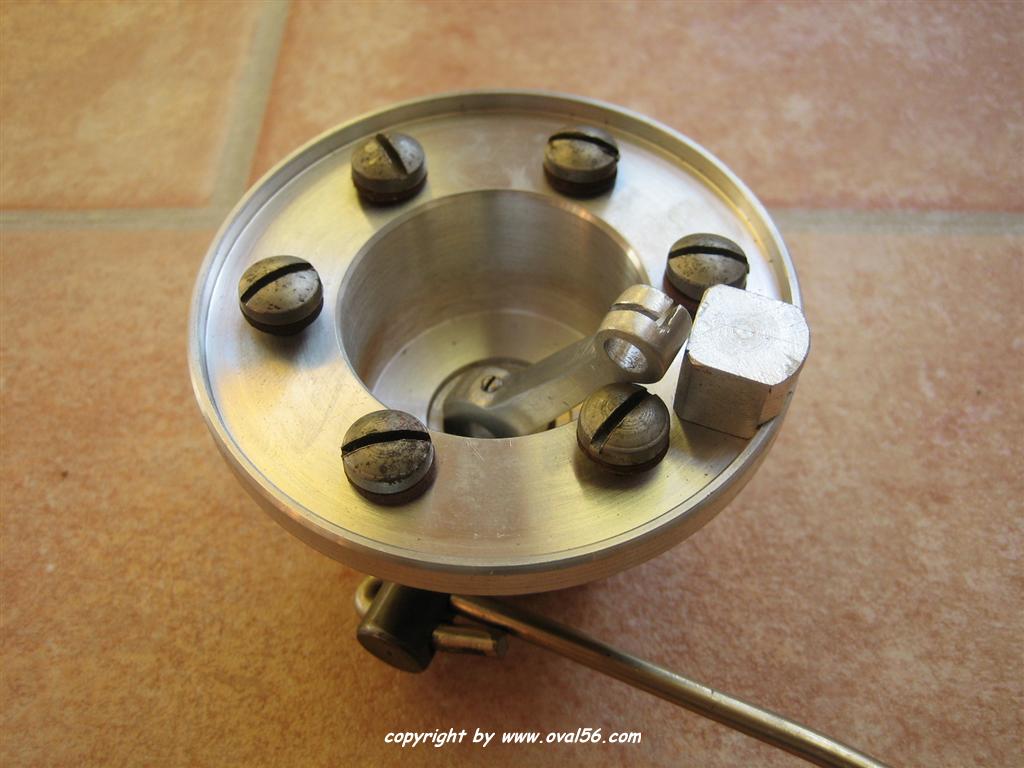

• nun, es kam meine australische Dehne anzeige an, die ich eigentlich nur wegen dem Geber gekauft hatte, aber der war wie mein alter vom 57er nicht zu gebrauchen. Das material des Gebergehäuses ist extremst anfällig auf Rissbildung, Verzug usw. Da mir meine VDO "conversion" nicht ganz gefällt, hab ich kurzerhand heut schnell ein Gebergehäuse aus dem Vollen gedreht -> das Ergebnis ist rein funktional PERFEKT!

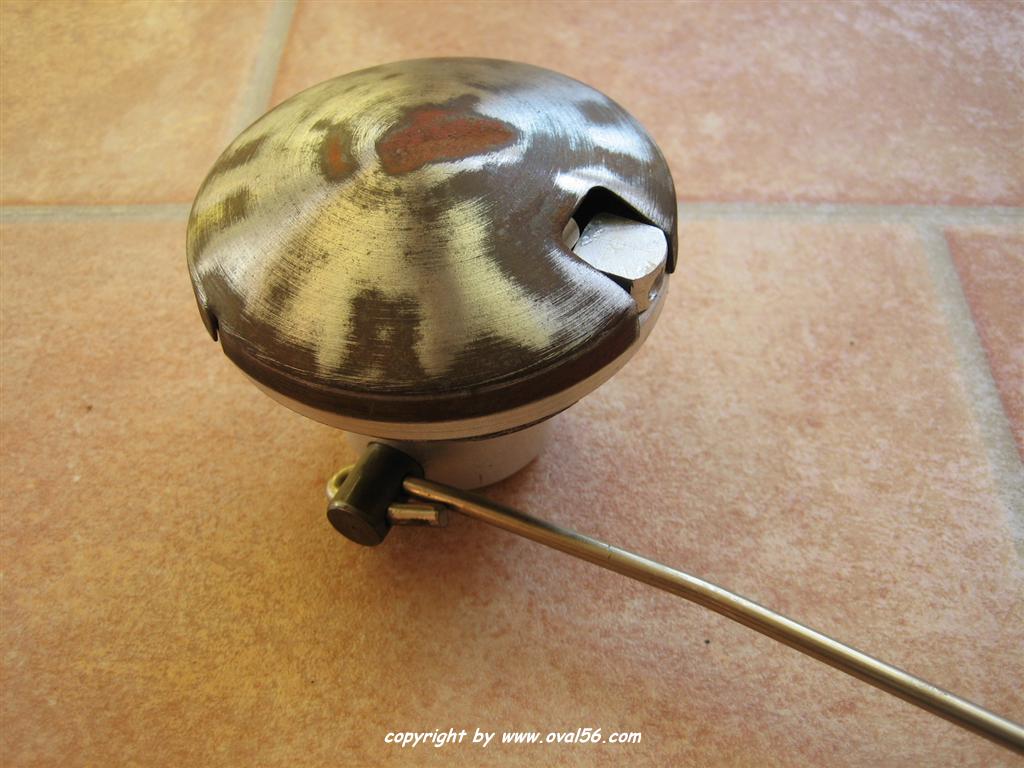

• nachdem ich den originalen Deckel noch entrostet und neu lackiert hatte war bis auf den Aufkleber alles komplett, und selbigen drucke ich morgen noch am Farblaser auf Folie.

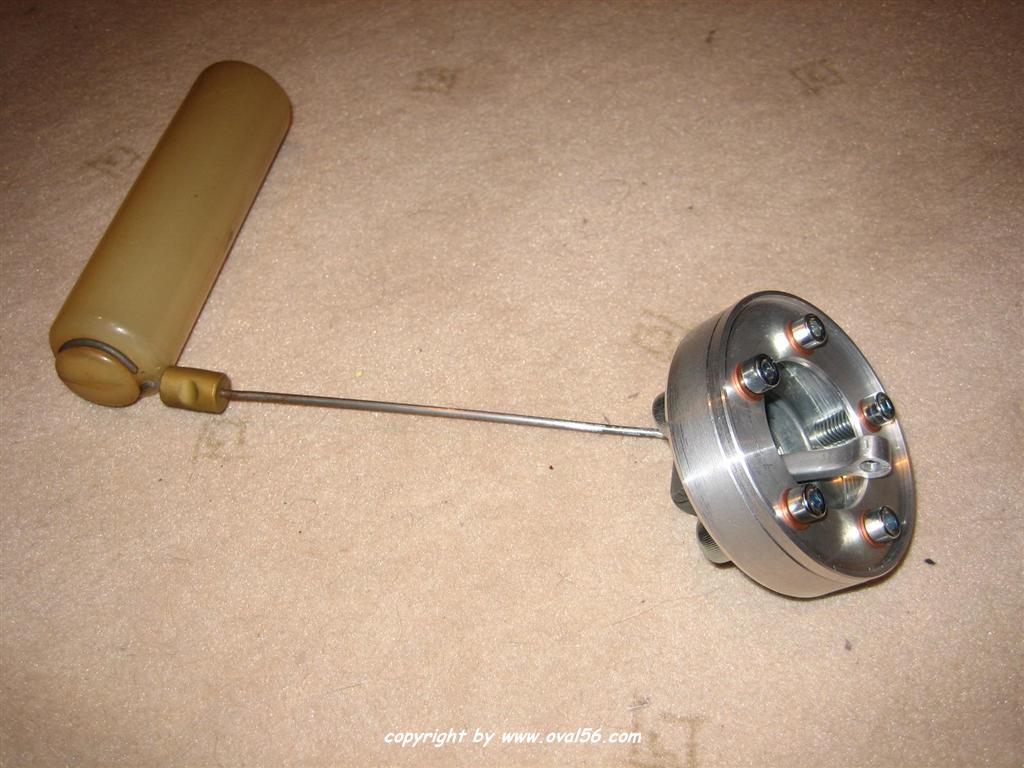

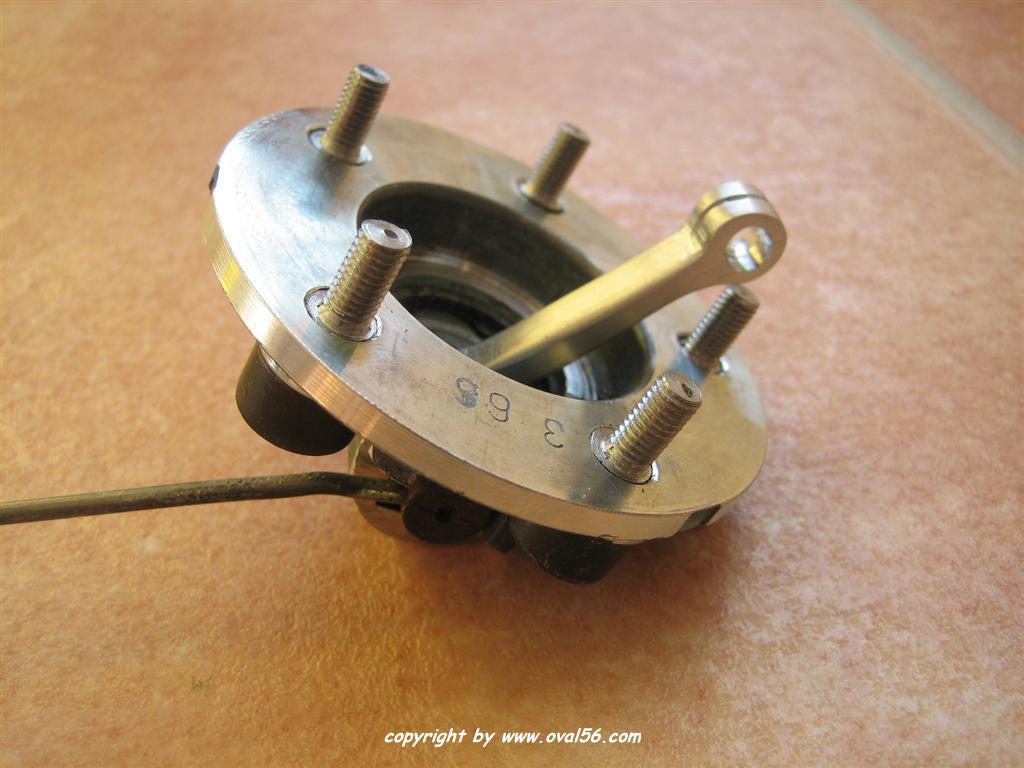

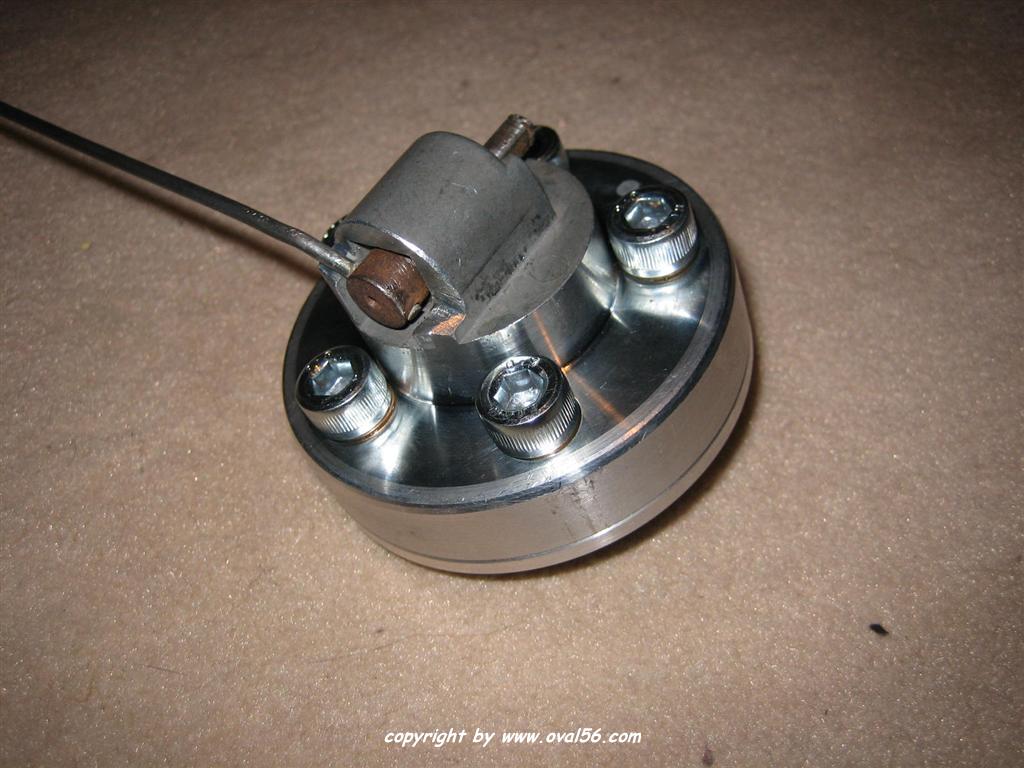

• so, wenn schon Repro, dann gescheit :-). Ich hab kurzerhand den VDO Geber so modifiziert mit 2 Drehteilen, das ich ihn so montieren kann wie original (die Optik betreffend) und das der Anzeigeweg passt. wenn man jetzt noch die Auflösung von Min. nach Max besser haben möchte müsste man den Arm noch verlängern vom Schwimmer.

• ein original Dehne Deckel passt nun drauf, da müsste ich noch einen nachbauen, aber ich hab grad keinen bock mehr :-) da genügend anderes wartet.

For Sale:

• ein Set würde ich verkaufen gegen Gebot (bestehend aus Geber+Dehne Replik komplett.
